제품 상세 정보:
|
무게: | 2100kgs | 힘: | 75Kw (유효한 전기)/디젤 |
---|---|---|---|
스타일: | 지하 드릴링 리그 | 차원: | 2500*390*620 |
주요 펌프 정격 압력: | 31.5MPa | 주파수: | 50 Hz |
드릴링 수용량: | HQ 400M/NQ 550m BQ 700m | 모터 회전 속도: | 1480rpm |
하이 라이트: | 지하 교련 의장,광업 교련 의장 |

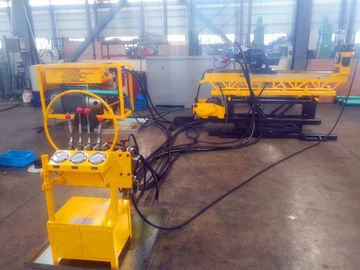

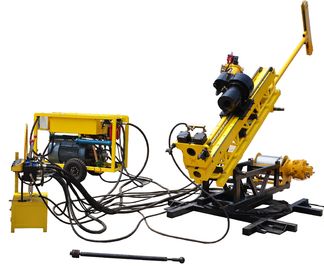

Z90-3 HQ 300m 터널을 파고는 그리고 물 관리에 사용되는 지하 교련 의장

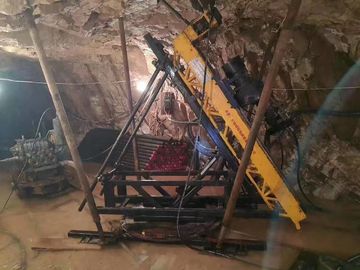

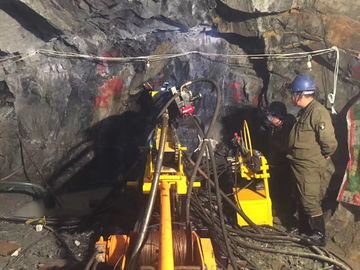

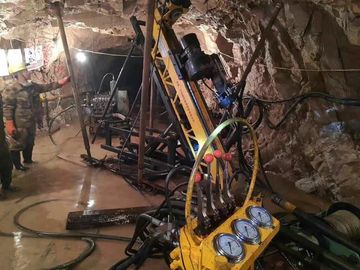

Z90-3 지하 드릴링 리그는 탐구하는 나의 것을 위해 드릴 구멍을 위해 적당합니다; 또한 그들은 철도 기술설계, 터널을 파고는 및 물 관리 프로젝트에서 이용될 수 있었습니다. 당신은 그것의 우수한 믿을 수 있는 성과에 의하여 확실하게 많게 유익할 것입니다.
UZ90-3 지하 드릴링 리그는 내연 기관, 기계 몸, 제어반, 교체 단위, 막대 홀더 및 진흙 펌프로 구성됩니다.
1. 기름 펌프는 포탑 없이, 액압 실린더 일 자전하기 위하여 모터를 몹니다.
2. 교체의 기계 체계, 양수하고 죄는 유동성 드라이브를 급식은 의지합니다; 당신의 드릴링 일을 어떤 다른 경쟁자든지 보다는 더 매끄러운 시키십시오;
3. 빠른 드릴링 속도는 란에 의하여, 일 갱도에 있는 어떤 각든지에서 드릴 구멍, 제일 응용성 할 수 있습니다;
4. V 가이드로, 제품은 주축선에 관하여 가장 높은 동심도를 제공합니다;
5. 정비, 수선, 분해, 임명 및 운동에 쉬운.
모든 유압 드릴링 기계 (두 배 펌프 구조)의 기술 명세
스핀들 회전 속도 | 0-1300 r/min | 유압 장치 일 압력 | 20 Mpa |
스핀들 토크 | >1300 Nm | 최대 일 압력 | 25 Mpa |
축 미는 힘 | >62 KN | 정도 드릴링 각 | 0-360 ° |
축 당기는 힘 | >83 KN | 좋은 드릴링 각 | 0-360 ° |
교체 머리 급식 구조 | 1600mm | 지상 드릴링 각 | 0-180 ° |
모터 힘 | 75KW | 모터 회전 속도 | 1480 분당 회전수 |
전압 | 380V | 빈도 | 50 Hz |
주요 펌프 정격 압력 | 31.5 Mpa | 보조 펌프 정격 압력 | 31.5 Mpa |
(length*width*height) mm에 크기를 나타냅니다 | 주력부대: 2500*390*620 내연 기관: 1710*1100*1270 제어반: 550*450*1150 |
||
무게 | 2100KG (주력부대: 550kg의 내연 기관: 800kg의 제어반: 132kg |
드릴링 깊이, 드릴링 직경 및 드릴링 막대 물자 사이 관계
구멍 직경 (mm) | 드릴링 막대 직경 (mm) | 드릴링 막대 물자 | 드릴링 깊이 (M) | ||
아래쪽으로 | 수평한 | 위쪽으로 | |||
95 (HQ) | 89 | 강철 | 400 | 300 | 200 |
75 (NQ) | 71 | 강철 | 550 | 400 | 300 |
59 (BQ) | 55.5 | 강철 | 700 | 550 | 400 |
