| Place of Origin: | CHINA |
| 브랜드 이름: | SINOCOREDRILL |
| 인증: | ISO9001 |
| Model Number: | YDL-600DX |
| Minimum Order Quantity: | N/A |
|---|
| Drilling Depth: | 600m | Borehole Diameter: | 150–450mm |
|---|---|---|---|
| Stroke Length: | 7000mm | Max Torque: | 18000Nm |
| Brand: | sinocoredrill | Origin: | China |

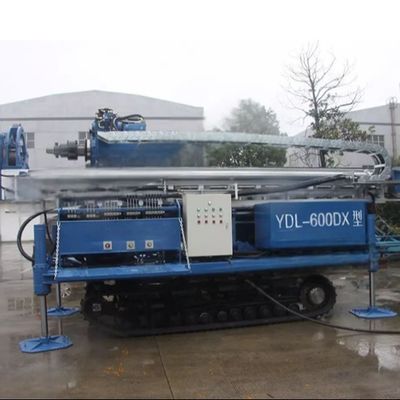

7m 스트로크 및 600m 깊이 용량의 YDL-600DX 크롤러 우물 시추 장비
YDL-600DX는 깊은 우물 시추, 지질 탐사, 기초 앵커링, 지열 시추, 다양한 회전 및 타격 시추 방법을 위해 설계된 고성능 완전 유압 크롤러 장착 시추 장비입니다. 인상적인 7미터 스트로크 피드 시스템으로 설계되었으며 강력한 유압 모터, 고양정 오일 실린더, 고압 DTH 해머를 갖춘 이 장비는 뛰어난 관통 효율성, 광범위한 적응성 및 낮은 운영 비용을 제공합니다.
YDL-600DX는 최대 시추 깊이 600미터, 보어홀 직경 범위 Φ150~Φ450mm로 강력한 관통 성능을 제공합니다. 강력한 유압 시스템, 큰 토크 출력, 강력한 리프팅/푸싱 힘으로 복잡한 지질 및 다층 지층을 쉽게 처리할 수 있습니다.
이 장비는 총 7미터의 파워 헤드 스트로크를 가능하게 하는 내부/외부 텔레스코픽 마스트를 갖추고 있어 한 번의 피드로 3미터 드릴 로드 2개로 시추할 수 있습니다. 이는 로드 추가 시간을 크게 줄이고 시추 효율을 두 배로 높입니다.
최대 출력 토크 18,000Nm의 회전 헤드는 기계식 및 유압식 듀얼 속도 조절을 지원하며 다양한 회전 속도를 제공합니다.
무한 가변: 0–25 rpm
고정 기어 속도: 3 / 25 / 41 / 50 / 56 / 97 / 120 rpm
이러한 유연성으로 인해 이 장비는 다음을 포함한 다양한 시추 기술에 적응할 수 있습니다.
DTH 해머 시추
케이싱 시추
전체 케이싱 시추
회전 드래그 비트 시추
공기/머드 순환 시추
유압 피드 실린더는 최대 12.8톤의 추력과 30톤의 풀백 힘을 제공하여 깊거나 거친 지층에서도 꾸준한 진행을 보장합니다. 피드 실린더의 스트로크는 3.5미터이고 파워 헤드 스트로크는 7미터로, 이 장비는 빠르고 정확한 작업 모두에서 뛰어난 제어력을 제공합니다.
스핀들은 텔레스코픽 쿠셔닝 메커니즘을 통합하여 드릴 로드와 공구 조인트를 효과적으로 보호하며 특히 조립 및 분해 작업 중에 보호합니다. 이는 나사산의 마모를 줄이고 장비 수명을 향상시킵니다.
크롤러 하부에 장착된 이 장비는 1.5km/h의 이동 속도와 25°의 등반 능력을 갖추고 있어 부드러운 현장 이동을 제공합니다. 이 장비는 4개의 긴 스트로크 유압 아웃트리거를 포함하여 크레인 없이 트럭에서 적재/하역할 수 있어 물류를 단순화하고 보조 비용을 절감합니다.
2톤 공구 호이스트가 장착된 이 장비는 로드, 케이싱 및 액세서리를 빠르고 안전하게 들어올릴 수 있습니다.
리프팅 속도: 15m/min
강철 로프: Ø9.3mm, 40m 용량
0°에서 90°까지 조절 가능한 시추 각도로 수직 또는 경사 구멍 시추가 가능합니다.
최소 지상고: 250mm
향상된 시추 안정성 및 적응성을 위한 위치 핀이 있는 유압 회전 섀시.
유압 제어 시스템은 최고 품질의 국내 및 수입 부품을 채택하여 다음을 보장합니다.
긴 수명
안정적인 성능
최소한의 유지 보수 다운타임
YDL-600DX는 광범위한 시추 기술을 처리할 수 있습니다.
드라이 오거 시추
고압 공기 DTH 시추
머드 회전식 전체 케이싱 시추
케이싱 전진을 이용한 에어 해머
트라이콘 비트 회전 시추
이러한 다재다능함으로 인해 다음에 적합합니다.
깊은 우물
기초 파일 구멍
부상 방지 및 타이백 앵커
토양 안정화 및 그라우팅
| 매개변수 | 사양 |
|---|---|
| 시추 직경 | Φ150–Φ450 mm |
| 시추 깊이 | 600 m |
| 최대 토크 | 18,000 Nm |
| 회전 속도 | 0–25 rpm (가변), 또는 3 / 25 / 41 / 50 / 56 / 97 / 120 rpm |
| 최대 풀백 힘 | 30 tons |
| 최대 추력 | 12.8 tons |
| 파워 헤드 스트로크 | 7,000 mm |
| 피드 실린더 스트로크 | 3,500 mm |
| 피드 프레임 스트로크 | 1,500 mm |
| 공구 호이스트 용량 | 2 tons |
| 호이스트 속도 | 15 m/min |
| 와이어 로프 크기 | Ø9.3 mm, 40 m |
| 시추 각도 | 0°–90° |
| 지상고 | 250 mm |
| 이동 속도 | 1.5 km/h |
| 등반 능력 | 25° |
| 전원 시스템 | 전기 모터: 55 + 30 kW |
| 치수 | 6500 × 2100 × 2750 mm (운송) |
| 총 중량 | 15,000 kg |
YDL-600DX 유압 크롤러 시추 장비는 타의 추종을 불허하는 효율성, 광범위한 적용 범위 및 사용자 친화적인 디자인으로 돋보입니다. 대규모 수자원 프로젝트든 까다로운 지질 조건이든 강력하고 신뢰할 수 있는 솔루션을 제공합니다.
모듈식 구조, 현장 검증된 유압 시스템 및 확장된 피드 스트로크는 고효율 시추 계약자에게 이상적인 도구입니다.
