제품 상세 정보:
|
| 유형: | HYDX-6 가득 차있는 유압 다이아몬드 핵심 의장 | 힘: | 179KW |
|---|---|---|---|
| 모델: | Commins 6CTA8.3-C240 | 속도: | 2200 분당 회전수 |
| BQ: | 2000m | NQ: | 1800m |
| HQ: | 1300M | PQ: | 1000M |
| 무게: | 14500kg | Dimessions: | 6250*2220*2500mm |
| 하이 라이트: | 유압 교련 의장,코어 드릴 유전 |
||

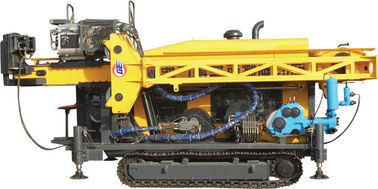

Cummins 6CTA 1300m HQ (89mm) HYDX-6 가득 차있는 유압 다이아몬드 핵심 의장
I. General Introduction
세계에 있는 진보된 기술을 기준으로 하여 개발된 완전히 새롭 타자가 쳐진 드릴링 리그입니다. HYDX-6는 디자인에서 적당하고, 우수하고 성과에서, 쉽고 가동을 위해 편리합니다 정비를 위해.
HYDX-6 유압 다이아몬드 핵심 의장은 두 기우는 수직 훈련 전부에 적용될 수 있습니다. 다이아몬드로 갖춰진 의장 및 탄화물이어서 조금 훈련, 그것을 지질학, 야금술, 탄광업, 누크 기업 및 수문학 측정의 분야에서 사용될 수 있습니다 합금하십시오. BQ, NQ, HQ 및 PQ 훈련을 위한 걸출한 중국 교련 의장입니다.
의장의 주요 특징:
궤도로 갖춰진 유압 다이아몬드 핵심 의장에는, 유압 드라이브 시스템이 있습니다. 그것은 변하기 쉬운 모터 및 그것의 속도가에 의해 몬 그것의 힘 머리 짧고 그러나 진보된 구조를, 2개의 장치를 위해 조정가능했던 상태에서 소유합니다. 기름 실린더가 속도 변하기 쉬워 사슬을 사용하는 상태에서, 그것의 성과는 안정되어 있고습니다 믿을 수 있습니다. 돛대는 0°에서 90°에 범위에서 조정가능합니다 적당한 구멍 훈련 각을 지키기 위하여. 의장의 낮은 중력 센터는 꾸준한 가동을 약속합니다. 그리고 이 유압 다이아몬드 핵심 의장은 넓은 전망을 가진 편리하고 안락한 작동 상황을 통신수에게 제공합니다. 한마디로 말하면, 유압 다이아몬드 핵심 의장에는 아름다운 개략이 있고 인간 중심 디자인 아이디어를 보여줍니다.
(1) 믿을 수 있는 질 유압 다이아몬드 핵심 의장
요점 부속 그리고 보조 장비는, 엔진을 포함하여, 디젤 엔진, 유압 펌프, 장치 흡진기 및 몇몇 중요한 벨브 및 유압 부속품, 유명한 상표를 가진 모든 제품입니다.
(2) 고능률
큰 토크, 강력한 추진력, 합리 및 실제적인 디자인, 전진된 콘트롤 모드 및 6 미터 긴 (19.7 피트) 드릴링 막대 보증 의장의 높은 운영 능률성.
(3) 환경 보호
디젤 엔진은 전문적으로 소음과 의장을 도심권에서 운영하게 적당한 시키는 다른 오염 (소음은 72db에 있을 수 없습니다)를 감소시키기 위하여 디자인됩니다.
(4) 에너지 절약 유압 다이아몬드 핵심 의장
선적 감지기 통제의 진보된 기술은 유압 다이아몬드 핵심 최소한도 넓이로 추진력과 열 출력의 그것의 소비를 감소시키기 위하여 의장을 돕습니다.
HYDX-6에는 걸출한 외부 외관, 압축한 구조, 믿을 수 있는 기능 및 가동 가능한 운영 체계가 있습니다. 이 요인은 전부 의장에게 국내기도 하고 해외로 시장에 있는 동일한 제품 중 제일 선택했습니다.
II. HYDX-6의 주요 성능 매개변수
이 테이블에 있는 숫자는, 분야 경험에 근거하여 산출되고, 적당하게 예상될지도 모릅니다. 실제적인 드릴링 수용량은 사용된에서 파악 공구에 및 상태, 드릴링 기술 및 장비 달려있을 것입니다.
| 디젤 엔진 | 모형 | 터보로 충전된 Cummins 6CTA (와 냉각되는 책임 물) |
| 진지변환 | 8.3L (2.19 미국 갤런) | |
| 힘 | 178kW (240HP) | |
| 정격 RPM (공장 조정) | 2200rpm | |
| 드릴링 수용량 | BQ 유압 다이아몬드 핵심 의장 | 2000 m (6560 피트) |
| NQ | 1600 m (5248 피트) | |
| HQ | 1300 m (4264 피트) | |
| PQ 유압 다이아몬드 핵심 의장 | 1000 m (3280 피트) | |
| 교체 모터 | 두 배 유압 모터 - 변하기 쉬운 뒤집을 수 있는 제작자: SAUER-DANFOSS | |
| RPM | 2개의 교대 Stepless 변화 0-1100 분당 회전수 | |
| 유압 다이아몬드 핵심 의장의 비율 | 제 8.776:1 제 2 2.716:1 | |
| 맨 위 오프너 | 옆쪽으로 유압 드라이브를 가진 방법을 미끄러지기 | |
| 교련 머리 | 유압 물림쇠 (PQ) | 유압으로, 죄는 원판 봄 여는, 일반적으로 C 닫히는 유형 축 222 400 N의 보유 용량 |
| 최대. 토크 | 6400 N·m (4717 lbf·ft) | |
| 직경을 붙드십시오 | 121 mm (4.76 인치) | |
| 최대. 스핀들의 드는 수용량 | 220 kN (49456 lbf) | |
| 최대. 먹이는 힘 | 110 kN (24728 lbf) | |
| 1 차적인 펌프 | 유압 펌프: 회전 장치의 몰기를 위한 축 피스톤 변하기 쉬운 진지변환 세겹 펌프, 윈치 진흙 펌프 & 수평하게 하기 잭. 짐이 체계를 느끼기 상태에서. | 제작자: DANFOSS 제 펌프: 31.5MPa 제 2 펌프에 200LPM: 28MPa 제 3 펌프에 120LPM: 16MPa에 102 LPM |
| 유압 탱크 | 수용량 | 420 L (111의 미국 갤런) |
| 게양 속도 (단 하나 철사) | 38-70m/min (벌거벗은 드럼) | |
| 요점의 수용량 | 게양 힘 (단 하나 철사) | 120kN (26976 lbf) |
| 호이스트 | 철강선 직경 | 22 mm (0.86 인치) |
| 철강선 길이 | 50 m (164 피트) | |
| 유선 전화 호이스트의 수용량 | 게양 힘 (단 하나 철사) | 15 kN (3372 lbf) (벌거벗은 드럼) |
| 철강선 직경 | 6개 mm (0.24 인치) | |
| 철강선 길이 | 2000 m (6560 피트) | |
| 돛대 고도 | 11 m (36 피트) | |
| 각을 조정하는 돛대 | 0°-90° | |
| 유압 다이아몬드 핵심 의장의 드릴링 각 | 수평한에 아래로 90ºvertical 떨어져 45º | |
| 돛대 | 먹이는 치기 | 3800 mm (150 인치) |
| 공전 치기 | 1500 mm (59 인치) | |
| 급식 잡아당기기 | 22000kg (48510 lb) | |
| 급식 돌격 | 11000kg (24255 lb) | |
| 막대 잡아당기기 | 3m 또는 6m (9.84feet 또는 19.68feet) | |
| 유형 | 보답 펌프 세겹 플런저 | |
| 모형 | BW320 | |
| 진흙 펌프 | 치기 | 110mm (4.3 인치) |
| 산출 양 | 320,230,165,118 L /min (84.5, 61, 44, 31의 미국 갤런/분) | |
| 출력 압력 | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| 발 죔쇠 | 범위를 죄기 | 구멍 Ф154mm (6.06 인치)를 통해서 55.5-117.5 mm (2.19-4.63 인치) |
| 무게 | 14500 Kg (31973 lb) | |
| 다른 사람 | 수송 차원 (L × W ×H) | 5900×2240×2500mm (232.3×88.1×98.4 인치) |
| 수송 방법 | 강철 크롤러 |
