제품 상세 정보:
|
모델: | (가속이 붙은 쿠민스 6CTA와 냉각된) 요금 물 | 치환: | 8.3L (2.19 US 갤론) |
---|---|---|---|
힘: | 178kW (240HP) | 정격회전속도 (공장의 설정): | 2200rpm |
회전 모터: | 두배 수력 원동기 -변수와 거꾸로 할 수 있는 제조사 : SAUER-DANFOSS | 중량: | 14500 Kg (31973 파운드) |
수송 차원 (L × W ×H ): | 5900×2240×2500mm (232.3×88.1×98.4 인치) | ||
하이 라이트: | 장비를 꿰뚫는 완전 유압식 다이아몬드 코어,장비를 꿰뚫는 178kW 다이아몬드 코어,2200rpm 코어 드릴링 장비 |

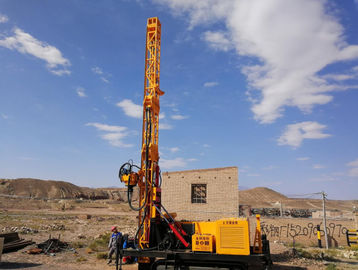

완전 유압식 다이아몬드 코어 장비 지질 공학적 드릴링 장비
수력 지하 핵심 굴착 장치는 광산 세부탐사작업을 위해 적당한 저쪽으로 구멍 뚫기 구멍입니다, 또한 그들이 표면 코어링, 철길 공학, 터널화, 건설과 물 감독 사업에서 사용될 수 있습니다. 당신은 확실히 그것에서 상당히 얻는 바가 있을 것입니다 우수하고 신뢰할 만한 성능.
나. 장비의 주요 특징 :
1. 오일 펌프는 회전하기 위한 모터, 작은 탑 없이 일하는 유압 실린더를 운전합니다.
2. 회전, 공급, 펌핑과 클램핑의 코어 드릴링 기계 시스템은 유체 구동에 의존합니다 ; 어떠한 경쟁자 보다 당신의 드릴링 작업을 매끄럽게 하기 ;
3. 빠른 드릴링 속도는 칼럼, 비트 적용에 의해 작업 터널에서 어떠한 각으로부터 구멍을 뚫을 수 있습니다 ;
4. V-가이드로, 장비는 주축에 관한 가장 높은 콘센트리비티를 제공합니다 ;
5. 유지, 보수, 분해, 설치와 움직임에 쉽습니다.
모두 수력 지하 핵심 굴착 장치는 동력 장치, 기계 본체, 제어판, 회전 장치, 막대 집게와 감탕뽐프로 구성됩니다.
II. HYDX-6의 주요 성능 파라미터
이러한 테이블에서 형태들은 필드 경험을 기반으로, 산정되었고, 합리적으로 기대될 수 있습니다. 실제 천공 능력은 유지 도구와 상황에서 계속 의존할 것입니다, 시추기술과 장비가 사용되었습니다.
디젤 엔진 | 모델 | (가속이 붙은 쿠민스 6CTA와 냉각된) 요금 물 |
치환 | 8.3L (2.19 US 갤론) | |
힘 | 178kW (240HP) | |
정격회전속도 (공장의 설정) | 2200rpm | |
굴진능력 | BQ 수력 다이아몬드 코어 장비 | 2000 M (6560 피트) |
NQ | 1600 M (5248 피트) | |
HQ | 1300 M (4264 피트) | |
PQ 수력 다이아몬드 코어 장비 | 1000 M (3280 피트) | |
회전 모터 | 두배 수력 원동기 -변수와 거꾸로 할 수 있는 제조사 : SAUER-DANFOSS | |
RPM | 두 Shifts/ 무계단변속 0-1100 RPM | |
수력 다이아몬드 코어 장비의 비율 | 1번째 8.776:1 2번째 2.716:1 | |
머리 오프너 | 유압 구동과 옆을 향한 활주대 | |
드릴 헤드 | 수력 척(pq) | 수력으로 열려 디스크는 클램핑을 튀게 합니다, 정상적으로 C가 222 400 엔의 형태 굴대 홀딩 캐패시티를 마무리했습니다 |
맥스. 토크 | 6400 N·m(4717 lbf·ft) | |
유지 지름 | 121 밀리미터 (4.76 인치) | |
맥스. 축의 리프팅 능력 | 220 나트 (49456 라이브프) | |
맥스. 전력 공급 | 110 나트 (24728 라이브프) | |
초기의 펌프 | 유압펌프 : 회전자, 윈치 감탕뽐프 & 레벨링 잭스의 구동을 위한 축 방향 피스톤 가변 변위 3실린더 펌프. 로드 센싱 시스템으로. | 제조사 : DANFOSS 1번째 펌프 :31.5MPa 2번째 펌프에 있는 200LPM :28MPa 3번째 펌프에 있는 120LPM : 16MPa에 있는 102 라인 퍼 미니트 |
수압탱크 | 능력 | 420 L (111 US 갤론) |
권양 속도 (단일 와이어) | 38-70m / 분 (벌거벗은 드럼) | |
주요 부분의 능력 | 호이스팅 힘 (단일 와이어) | 120kN (26976 라이브프) |
승강기 | 강선 지름 | 22 밀리미터 (0.86 인치) |
강선 길이 | 50 M (164 피트) | |
와이어라인 승강기의 능력 | 호이스팅 힘 (단일 와이어) | 15 나트 (3372 라이브프)은 (드럼을 노출시킵니다) |
강선 지름 | 6 밀리미터 (0.24 인치) | |
강선 길이 | 2000 M (6560 피트) | |
Mast 높이 | 11 M (36 피트) | |
Mast 조절 각 | 0' ―90' | |
수력 다이아몬드 코어 장비의 천공 경사각 | 아래 90overtical에 대한 수평식에서 떨어져 있는 45o | |
Mast | 피딩하는 타격 | 3800 밀리미터 (150 인치) |
하락 타격 | 1500 밀리미터 (59 인치) | |
공급 당기기 | 22000 킬로그램 (48510 파운드) | |
공급 공세 | 11000 킬로그램 (24255 파운드) | |
로드 당기기 | 3m 또는 6m (9.84feet 또는 19.68 피트) | |
타입 | 왕복 펌프 트리플렉스 잠수부 | |
모델 | BW320 | |
감탕뽐프 | 타격 | 110 밀리미터 (4.3 인치) |
출력 음량 | 320,230,165,118 L/min (84.5, 61, 44, 31 US 갤론 / 분) | |
방출 압력 | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
피트 클램프 | 클램핑 범위 | 홀 Ф154mm (6.06 인치)를 통한 55.5-117.5 밀리미터 (2.19-4.63 인치) |
중량 | 14500 Kg (31973 파운드) | |
다른 사람 | 수송 차원 (L × W ×H ) | 5900×2240×2500mm (232.3×88.1×98.4 인치) |
교통 방식 | 강철 크롤러 |
