제품 상세 정보:
|
제품 이름: | HDD 드릴링 공구 | 유형: | HDD 교련 막대 |
---|---|---|---|
재료: | BAOSTEEL | 용법: | 수평한 방향 드릴링 기계를 위한 교련 관 |
학년: | R780, G105 및 S135 | 특징: | 저항하는 착용 -/높이 피로 힘 |
하이 라이트: | 수평 방향 드릴링 도구,수평 방향 드릴 도구 |

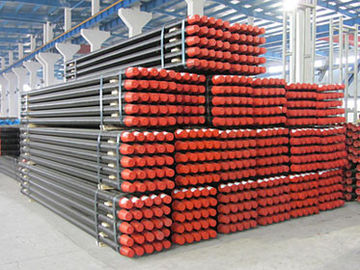

HDD 드릴링 공구 - HDD 교련 막대는/관 R780, G105 및 S135 급료를 위조했습니다
HDD 교련 막대/관은 한 조각을 위조했습니다
그런 구조는 건축 과정 도중 저항을 그 교련 얼굴 감소시키기 위하여 디자인됩니다.
사용법: 수평한 방향 드릴링 기계를 위한 교련 관.
물자: Baosteel (중국 제일 이음새가 없는 강철 관 공급자)
급료: R780, G105 및 S135.
실: Vermeer, 도랑 마녀, 케이스, 미국 송곳 및 다른 중국 HDD는 제조합니다. Drillto와 같은 DW/TXS, Goodeng, Hanlyma, XCMG etc로.
이점:
A: Ablity
2009년에서, 우리는 지금 또한 Vermeer 중국을 OEM 서비스를, 우리 있습니다 도랑 마녀 아시아 대리인을 가진 협력이 제공합니다. 우리는 또한 많은을 가진 관계가 주요 HDD가 제조하는 중국 있습니다.
B: 질
1, 중국에서 유일한 것 교련 막대의 몸 전체를 위한 열처리를 하는. 우리의 특별한 디자인 열처리 선은 중국에 있는 Vermeer에 의해 높게 평가됩니다.
2의 중국에 있는 우수한 위조 기술.
3, 기계적 성질 개량을 위한 두 배 어깨 채택.
기술적인 매개변수:
급료 | 항복 강도 | 장력 강도 | 연장 비율 | 충격 힘 Akv J | ||||
분 | 최대 | 분 | 분 | 10×10 | ||||
Psi | Mpa | Psi | Mpa | Psi | Mpa | % | (- 20°C) | |
G105 | 105,000 | 724 | 135,000 | 931 | 115,000 | 793 | 15 | ≥68 |
S135 | 135,000 | 931 | 165,000 | 1138년 | 145,000 | 1000년 | 13 | ≥54 |
케이스 HDD 기계를 위한 위조된 교련 관의 명세 |
의장의 모형 | 연결 | 드릴링 관의 차원 | 부드럽게 하고 냉각 | 최소한도 구부리는 반경 | 최대 토크 | ||||
관의 OD | 벽 간격 | 합동의 OD | 일 길이 | 무게 | |||||
(mm) | (mm) | (mm) | (M) | (kg) | 급료 | (M) | Nm | ||
사례 6030 | 케이스 | 60.3 | 7.5 | 66.7 | 3.048 | 35 | S135 | 33 | 6300 |
중국 상표 HDD 기계를 위한 위조된 교련 관의 명세 |
크기 | 연결 | 드릴링 관의 차원 | 부드럽게 하고 냉각 | 최소한도 구부리는 반경 | 최대 토크 | ||||
관의 OD | 벽 간격 | 합동 /upset의 OD | 일 길이 | 무게 | |||||
(mm) | (mm) | (mm) | (mm) | (kg) | 급료 | (M) | Nm | ||
50x2000mm | DH50 | 50 | 6.5 | 57 | 2000년 | 20 | S135 | 29 | 3000 |
60X3000mm | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
60X3000mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
73X3000mm | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 |
24000 |
Vermeer HDD 기계를 위한 위조된 교련 관의 명세 |
의장의 모형 | 연결 | 드릴링 관의 차원 | 부드럽게 하고 냉각 | 최소한도 구부리는 반경 | 최대 토크 | ||||
관의 OD | 벽 간격 | 합동 /upset의 OD | 일 길이 | 무게 | |||||
(mm) | (mm) | (mm) | (mm) | (kg) | 급료 | (M) | Nm | ||
D7×11, D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829년 | 12 | S135 | 29 | 2000년 |
D10X14, D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000년 |
D16×20, D18×22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
D24×40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
D40X40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
D33×44, D36×50 | Firestick 1 또는 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D33×44, D36×50 | Firestick 1 또는 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
D36×50 | Firestick 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
D100×120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
도랑 마녀 HDD 기계를 위한 위조된 교련 관의 명세 |
의장의 모형 | 연결 | 드릴링 관의 차원 | 부드럽게 하고 냉각 | 최소한도 구부리는 반경 | 최대 토크 | ||||
관의 OD |
벽 간격 (mm) |
합동 /upset의 OD | 일 길이 | 무게 | |||||
(mm) | (mm) | (mm) | (M) | (kg) | 급료 | (M) | Nm | ||
JT820/920 | DW | 42 | 6.5 | 50.8 | 2 | 13 | S135 | 26 | 2000년 |
JT920L | DW | 42 | 6.5 | 50.8 | 3 | 21 | S135 | 26 | 2000년 |
JT1720 /1720M1 | DW | 52 | 6.5 | 63 | 3 | 25 | S135 | 30 | 3200 |
JT2020M1 | DW | 60 | 7.5 | 66.7 | 3 | 35 | S135 | 33 | 6300 |
JT2720 | DW | 60 | 7.5 | 70 | 3 | 36 | S135 | 33 | 6772 |
JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
JT4020 | DW | 73 | 10 | 82.5 | 4.5 | 51 | S135 | 51 | 16000 |
JT4020M1 | DW | 83 | 9 | 89 | 4.5 | 84 | S135 | 65 | 18000 |
JT7020 /8020 | DW | 89 | 10 | 101.6 | 4.5 | 100 | S135 | 72 | 24000 |
말: 우리는 모든 도랑 마녀 HDD 기계를 위해 양립한 위조한 한 조각 교련 막대를 제조합니다 |
