제품 상세 정보:
|
| BRQ/BQ: | 1500M | NRQ/NQ/NQ2: | 1300M |
|---|---|---|---|
| HRQ/HQ: | 1000M | PHD/PQ: | 680M |
| 원동기 표준 단위: | Cummins 6CTA8.3-C195 | 2,500 분당 회전수에 힘 (최대): | 145kw |
| 토크와 RPM 등급: | 4650N.m | 무게: | 10000 Kg |
| 수송 차원 (LxWxH: | 6250 × 2220 × 2730 mm | ||
| 하이 라이트: | 유압 교련 의장,코어 드릴 유전 |
||

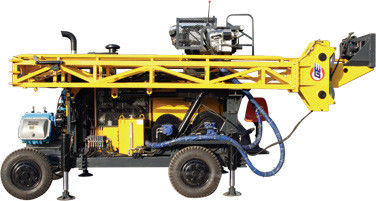

HWL 드릴링 깊이 1000m 바퀴 유형 유압 핵심 드릴링 기계
가득 차있는 유압 핵심 교련 의장이 그것이라고 전진되는 5C 새 모델은 동일한 친절한 장비의 참고 기술과 더불어 바퀴 트레일러에 국내외에서 전형적인 유압 교련 의장, 입니다. 교련 의장에는 적당한 디자인 및 우량한 성과가 있습니다. 운영과 관리를 위해 쉽습니다.
교련 의장은 가득 차있는 유압에게 몰기의 타이어 길 유형 채택합니다, 그래서 바퀴 트레일러에 전형적인 유압 교련 의장입니다. 교련 머리는 2단 변속 기계적인 장치 교대의 기능, 진보된 간단한 구조를 가진 stepless 속도 변화를 가진 변하기 쉬운 모터에 의해 몹니다. 교련 머리는 사슬과 빈 스핀들과 기름 실린더를 연결하는 체계로 먹이고 몹니다. 1개의 특정 거리를 이동하는 기름 실린더의 피스톤간이, 교련 맨 위에게 움직이는 거리를 두배로 하는 경우에, 체계에는 기능이 있습니다. 돛대는 낮은 중심 및 전반적인 단위의 좋은 안정성을 가진 그것의 드릴 구멍을 위해 각 0에서 90 정도의 범위 안에 조정될 수 있었습니다. 의장은 좋은 시야 및 넓게 및 안락한 근무 조건을 통신수에게 제공합니다. 의장은 전반적인 구조를 매우 보고 인간 중심을 생각된 디자인을 구현합니다.
(1) 믿을 수 있는 성과
긴요한 보조 장비, 디젤 엔진 국제적으로 구매의 지침서에 기초를 두어서, 유압 펌프, 주요 벨브, 모터, 크롤러 흡진기 및 중요한 유압 예비 품목은 전부 국내외에서 채택한 유명 브랜드 제품입니다.
(2) 고능률 바퀴 트레일러에 유압 교련 의장
큰 토크로, 고성능 단위 배부는과 적당한 구조 디자인 및 진보된 가동 방법 및 모든 교련 막대의 길이 6 미터 (19.7 피트로) 이들 교련 의장의 높은 가동과 성과 효율성을 보장합니다.
(3) 환경 보호
디젤 엔진의 더 낮은 오염시키 방출으로, 디자인을 감소시키는 직업적인 소음은, 교련 의장 도시 가동 및 성과를 위해 완전히 적당합니다.
(4) 바퀴 트레일러에 에너지 절약 유압 교련 의장
진보된 짐 과민한 제어 기술을 채택해서, 교련 의장은 저수준으로 전력 소비 및 발열을 감소시켰습니다. 쉽의 우아한 개략, 조밀한 구조, 믿을 수 있는 성과 및 가동으로, 존재하는 국내 시장의 가득 차있는 유압 핵심 교련 의장에서 선정될 우선권 장비 입니다.
1. 주요 유압 펌프, 벨브 및 모터는 전부 고명한 국제적인 상표에서 채택됩니다.
2. Batholith는 타이어 그림 (도는 장치에) 또는 (선택) 유압 지원 장치 장비되는 강철 궤도로 분할됩니다.
3. 저장하고 수송하기 위하여 접힐 수 있는 가득 차있는 유압 드릴링 리그 채택된 유압 강화된 상승의 돛대/아래로 터치다운 기능과 더불어.
4. 유압 장치는 높 위치 가동 플랫폼과 개구부 가동 플랫폼을 가진 짐 감도 통제를 채택했습니다.
5. 스핀들 응어리를 빼는 의장 힘 머리 급식은 장거리 먹이는 체계를 가진 두 배 속도 모는 장치를 채택합니다.
6. 힘 맨 위 교체는 2개의 급료 변속기와 유압 stepless 속도 변화로 모는 단 하나 모터를 채택합니다.
7. 핵심 교련 의장의 개구부는 유압 홀더, 부정기로 갖춰집니다.
| 디젤 엔진 | 모형 | 터보로 충전된 Cummins 6CTA8.3-C195 (와 냉각되는 책임 물) |
| 진지변환 | 8.3L (2.19 미국 갤런) | |
| 힘 | 145kW (195HP) | |
| 정격 RPM (공장 조정) | 2200rpm | |
| 드릴링 수용량 | BQ | 1500 m (4920 피트) |
| NQ | 1300 m (4264 피트) | |
| HQ | 1000 m (3280 피트) | |
| PQ | 680 m (2230 피트) | |
| 교련 머리 | 교체 모터 | 변하기 쉬운 두 배 유압 모터 – 및 뒤집을 수 있는 제작자: SAUER-DANFOSS |
| RPM | 2개의 교대 Stepless 변화 0-1145 분당 회전수 | |
| 비율 | 제 8.776:1 제 2 2.716:1 | |
| 맨 위 오프너 | 옆쪽으로 유압 드라이브를 가진 방법을 미끄러지기 | |
| 유압 물림쇠 (PQ) | 유압으로, 죄는 원판 봄 여는, 일반적으로 닫히는 유형 축 222 400 N의 보유 용량 | |
| 최대. 토크 | 4650 N·m (3427 lbf·ft) | |
| 직경을 붙드십시오 | 121 mm (4.76 인치) | |
| 최대. 스핀들의 드는 수용량 | 150 kN (33720 lbf) | |
| 최대. 먹이는 힘 | 75 kN (16860 lbf) | |
| 1 차적인 펌프 포장 | 교련 머리 교체, 주요 호이스트, 진흙 펌프 & 선 윈치의 몰기를 위한 축 피스톤 변하기 쉬운 진지변환 세겹 펌프. | 제작자: DANFOSS 제 펌프: 28.5MPa 제 2 펌프에 150LPM: 25MPa 제 3 펌프에 120LPM: 25MPa에 102 LPM |
| 유압 탱크 | 수용량 | 420 L (111의 미국 갤런) |
| 게양 속도 (단 하나 철사) | 38-70m/min (벌거벗은 드럼) | |
| 요점의 수용량 | 게양 힘 (단 하나 철사) | 77kN (17310 lbf) |
| 호이스트 | 철강선 직경 | 18 mm (0.71 인치) |
| 철강선 길이 | 50 m (164 피트) | |
| 게양 속도 (단 하나 철사) | 164m/min (벌거벗은 드럼) | |
| 철사 선의 수용량 | 게양 힘 (단 하나 철사) | 12 kN (2698 lbf) (벌거벗은 드럼) |
| 호이스트 | 철강선 직경 | 6개 mm (0.24 인치) |
| 철강선 길이 | 1500 m (4920 피트) | |
| 돛대 고도 | 11 m (36 피트) | |
| 각을 조정하는 돛대 | 0°-90° | |
| 드릴링 각 | 45°-90° | |
| 돛대 | 먹이는 치기 | 3800 mm (150 인치) |
| 공전 치기 | 1500 mm (59 인치) | |
| 급식 잡아당기기 | 15000kg (33075 lb) | |
| 급식 돌격 | 7500kg (16538 lb) | |
| 막대 잡아당기기 | 3m 또는 6m (9.84feet 또는 19.68feet) | |
| 진흙 펌프 발 죔쇠 | 유형 | 보답 펌프 세겹 플런저 |
| 모형 | BW250 | |
| 치기 | 100mm (3.9 인치) | |
| 산출 양 | 250,145, 90, 52 L /min (66, 38, 24, 14의 미국 갤런/분) | |
| 출력 압력 | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| 범위를 죄기 | 구멍 Ф154mm (6.06 인치)를 통해서 55.5-117.5 mm (2.19-4.63 인치) | |
| 다른 사람 | 무게 | 10000 Kg (22050 lb) |
| 작동 차원 (L × W ×H) | 5652×2130×10200mm (222.5×83.9×401.6 인치) | |
| 수송 차원 (L × W ×H) | 5970×2130×2730mm (235×83.9×107.5 인치) | |
| 수송 방법 | 타이어 유형 |
