제품 상세 정보:
|
유형: | 함침 다이아몬드 코어 비트 | 크기: | 질문 |
---|---|---|---|
크라운 높이: | 10mm, 12mm, 14mm, 16mm, 18mm, 필요에 따라 사용자 정의 가능 | 행렬: | 0~18 |
외경: | 1.875" / 47.63mm | ID: | 1.062" / 26.97mm |
리밍 쉘: | 외부 직경: 1.89"/48.01mm | 애플리케이션: | 암석 코어 드릴링 |
고등학교: | 820719 | 재료: | 합성 다이아몬드, 금속 합금 |
하이 라이트: | AWL 락 코어 드릴 비트,Quartzite aq 드릴 비트,47.63MM 다이아몬드 코어 비트 |

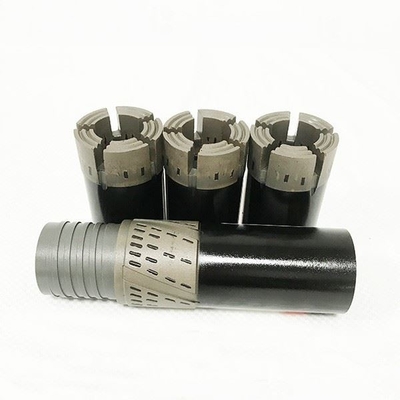

합성 다이아몬드 분말 AQ/AWL 47.63MM는 화강암, 규암을 위한 다이아몬드 핵심 드릴용 날을 임신시켰습니다
모델 번호: AQ 유선 드릴용 날
함침 깊이: 10mm, 12mm, 14mm, 16mm, 18mm, 필요에 따라 사용자 정의 가능
외부 직경: 1.875" / 47.63mm
내부 직경: 1.062" / 26.97mm
리밍 쉘 외경: 1.89" / 48.01mm
Bit는 Core 배럴의 최전방에 부착되어 지반을 직접 굴착하는데 사용되며, 굴착에 사용되는 장비 중 가장 중요한 역할을 한다.드릴의 목적이나 지반조건에 따라 여러 종류의 비트를 분류하여 사용하고 있으며, 비트의 재질, 모양, 성능도 제각각이다.
따라서 각 비트의 특성을 충분히 이해한 후 적절한 비트를 사용하는 것이 드릴 작업 시 경제적이고 매우 효과적입니다.Diamond Core Bit는 단단한 암석의 드릴링에 사용되며 Metal Bit는 일반적으로 지반 또는 연암에 사용됩니다.일반적으로 Core가 필요한 경우 Impregnated Core Bit를 사용하고 Core가 필요하지 않은 경우 Non Core Bit를 사용합니다.
그러나 Core가 필요하지 않은 상태에서 Core Bit를 사용하면 드릴링 효율과 경제성이 높아집니다.
함침 다이아몬드 코어 비트의 특징
1. 글로벌 품질 수준에 도달했습니다.
2. 우수한 드릴링 속도.
그들은 그렇게 단단하고 강한 암석에 적응했기 때문에 강한 암석에서.
3. 국내 시장을 선도하는 기업으로 확고한 위치에 있습니다.
4. Bits는 필요한 모든 크기와 사양으로 다양하게 생산될 수 있습니다.
5. Impregnated Core Bit의 드릴링 속도는 타사에 비해 매우 우수합니다.
6. 최상급의 합성다이아몬드파우더, 메탈파우더, 생크를 사용한 프리미엄 제품.
크라운 프로필
톱니 모양/W 프로필
대부분의 함침된 비트에 대한 표준 프로파일.우수한 드릴링 안정성을 제공하며 다양한 포메이션에 적합합니다.
플랫 프로파일
다양한 암석, 종종 사용되는 함침 케이싱 비트, 케이싱 신발 및 매우 단단한 매트릭스가 있는 비트에 적합합니다.
교차 프로필
화강암(경도 8-9), 가니스터, 규암, 규산질 석회암, 처티 등과 같은 초경질 구조물을 위해 특별히 설계되었습니다.
반원형 프로필
비트면에 다이아몬드 분포가 균일하여 중간 정도의 경질 및 경질 암석 또는 약간 부서지고 느슨한 형성에 적합합니다.
다단계 프로필
다단계 유형 함침 비트는 연질에서 중간 경질 형성 및 교대 경질-연질 형성에 적합합니다.
사양:
크기 | 비트 OD 구멍 직경 | 비트 ID 코어 직경 | 리밍 쉘 OD | |||
신장 | MM | 신장 | MM | 신장 | MM | |
송곳 | 1.870/1.880 | 47.50/47.75 | 1.057/1.067 | 26.85/27.10 | 1.885/1.895 | 47.88/48.13 |
LTK48 | 1.870/1.880 | 47.50/47.75 | 1.384/1.394 | 35.15/35.41 | 1.885/1.895 | 47.88/48.13 |
BWL | 2.340/2.350 | 59.44/59.69 | 1.428/1.438 | 36.27/36.53 | 2.355/2.365 | 59.82/60.07 |
BWL3 | 2.340/2.350 | 59.44//59.69 | 1.315/1.325 | 33.40/33.65 | 2.355/2.365 | 59.82/60.07 |
NWL | 2.960/2.970 | 75.18/75.44 | 1.870/1.880 | 47.50/47.75 | 2.975/2.985 | 75.57/75.82 |
NWL2 | 2.960/2.970 | 75.18/75.44 | 1.990/2.000 | 50.65/50.80 | 2.975/2.985 | 75.57/75.82 |
NWL3 | 2.960/2.970 | 75.18/75.44 | 1.770/1.780 | 44.96/45.21 | 2.975/2.985 | 75.57/75.82 |
NMLC | 2.960/2.970 | 75.00/75.44 | 2.042/2.052 | 51.87/52.12 | 2.975/2.985 | 75.50/75.82 |
HWL | 3.755/3.770 | 95.38/96.00 | 2.495/2.505 | 63.38/63.63 | 3.775/3.790 | 95.89/96.27 |
HWL3 | 3.755/3.770 | 95.38/95.57 | 2.401/2.411 | 60.99/61.24 | 3.775/3.790 | 95.89/96.27 |
비밀번호 | 4.795/4.815 | 121.80/122.30 | 3.340/3.350 | 84.84/85.09 | 4.820/4.835 | 122.43/122.81 |
PWL3 | 4.795/4.815 | 121.80/122.30 | 3.265/3.275 | 82.93/83.19 | 4.820/4.835 | 122.43/122.81 |
T2-76 | 2.987/2.997 | 75.87/76.12 | 2.424/2.434 | 61.56/61.82 | 2.999/3.009 | 76.17/76.42 |
T2-86 | 3.381/3.391 | 85.87/86.12 | 2.818/2.828 | 71.56/71.82 | 3.393/3.403 | 86.17/86.42 |
T2-101 | 3.970/3.982 | 100.84/101.14 | 3.290/3.300 | 83.56/84.00 | 3.984/3.994 | 101.19/101.44 |
T6-101 | 3.970/3.982 | 100.84/101.14 | 3.105/3.115 | 78.88/79.13 | 3.984/3.996 | 101.21/101.51 |
T6-116 | 4.560/4.575 | 115.80/116.18 | 3.657/3.667 | 92.88/93.13 | 4.575/4.590 | 116.21/116.59 |
T6-131 | 5.150/5.165 | 130.80/131.18 | 4.247/4.257 | 107.88/108.13 | 5.165/5.180 | 131.21/131.59 |
T6-146 | 5.740/5.755 | 145.80/146.18 | 4.837/4.847 | 122.88/123.13 | 5.757/5.772 | 146.23/146.61 |
HMLC | 3.858 | 98.00 | 2.500 | 63.50 | 3.878 | 98.50 |
드릴링 지침
체계 |
유체 부피 |
암석 경도
|
회전 속도 (rpm) |
침투 속도 (in/min-cm/min) |
비트 중량 범위 | ||||||||||
gpm | 리터/분 | 200(r/in) | 250(r/in) | 80(r/cm) | 100(r/cm) | LB | 킬로그램 | ||||||||
BWL |
7.0-9.5 |
27-36 |
시간 | 1000 | 1400 | 5 | 7 | 4 | 5.6 | 12.5 | 17.5 | 10 | 12 | 5000-8000 | 2275-3650 |
미디엄 | 1000 | 1200 | 5 | 6 | 4 | 4.8 | 12.5 | 15 | 10 | 12 | 3500-6000 | 1600-2725 | |||
NS | 800 | 1200 | 4 | 6 | 3.2 | 4.8 | 10 | 15 | 8 | 12 | 2500-3500 | 1150-1600 | |||
NWL |
9.5-12 |
36-45 |
시간 | 1000 | 1200 | 5 | 6 | 4 | 4.8 | 12.5 | 15 | 10 | 12 | 6000-8000 | 2725-3650 |
미디엄 | 800 | 1200 | 4 | 6 | 3.2 | 4.8 | 10 | 15 | 8 | 12 | 4000-6000 | 1800-2725 | |||
NS | 600 | 1000 | 삼 | 5 | 2.4 | 4 | 7.5 | 12.5 | 6 | 10 | 2500-3500 | 1150-1600 | |||
HWL |
12.0-14.5 |
45-55 |
시간 | 800 | 1000 | 4 | 5 | 3.2 | 4 | 10 | 12.5 | 8 | 10 | 6000-10000 | 2725-4550 |
미디엄 | 600 | 1000 | 삼 | 5 | 2.4 | 4 | 7.5 | 12.5 | 6 | 10 | 4000-8000 | 1800-3650 | |||
NS | 600 | 800 | 삼 | 4 | 2.4 | 3.2 | 7.5 | 10 | 6 | 8 | 3000-6000 | 1350-2725 | |||
비밀번호 |
20-30 |
75-110 |
시간 |
400 |
600 |
2 |
삼 |
1.6 |
2.4 |
5 |
7.5 |
4 |
6 |
6000-12000 | 2725-5500 |
미디엄 | 5000-10000 | 2275-4550 | |||||||||||||
NS | 300 | 500 | 1.5 | 2.5 | 1.2 | 2 | 3.75 | 6.25 | 삼 | 5 | 4000-8000 | 1800-3650 |
