| 브랜드 이름: | JSMY |
| 모델 번호: | HC-25S /HC-251S /HC-30S /HC-301S |
| 모크: | N/M |
| 가격: | negotiable |
| 포장 세부사항: | 수출 표준 패키지 |
| Payment Terms: | L/C (신용장), 전신환 |

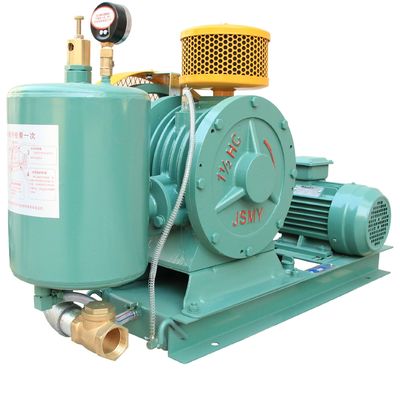

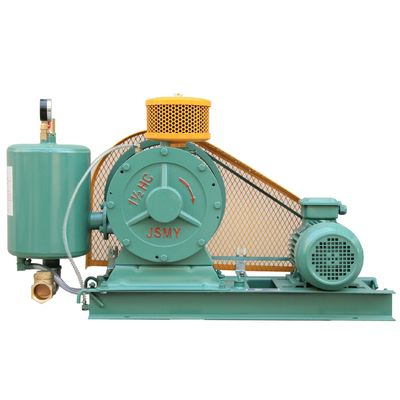

간편한 설치 저에너지 소비 HC 시리즈 저소음 회전식 송풍기
HC 시리즈 회전식 송풍기 구조 및 작동 원리
회전하는 송풍기 기압 범위: 0.1-0.5 kgf/cm2
로터리 블로어는 정교한 구조를 가지고 있으며 모터, 에어 필터, 블로어 메인 엔진, 에어 챔버, 베이스(및 오일 탱크), 오일 드립핑 노즐의 6개 부품으로 주로 구성됩니다.
송풍기는 실린더의 편심 로터 오프셋에서 작동하며 로터 슬롯의 로브 사이에서 부피를 변화시켜 공기를 흡입, 압축 및 배출합니다.
작동 중 송풍기의 압력 차이는 자동으로 윤활유를 드립 노즐로 보내고 실린더로 드립하여 마찰과 소음을 줄이며 동시에 실린더의 공기 반환을 줄이는 데 사용됩니다.
로터리 블로어 구조 및 스트로크
특징:
.저소음, 저에너지 소비, 안정적인 작동, 쉬운 설치
.부하 변화에 대한 저항, 안정적인 공기 흐름, 원활한 공기 방출을 위한 공기 챔버 포함
.우수한 재료, 절묘한 구조 및 뛰어난 성능
신청:
명세서:
| 배기구 직경 | | | 속도 | 기류 | V 벨트 풀리 | V 벨트 | 오일 탱크 | 무게 | |||||||
| RPM | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | 부는 사람 | 모터 | 순중량 | 총 중량 | |||||||
| HC-25S | 3/4” (20) | 0.37KW | 50Hz | 430 | 0.278 | 0.265 | 0.250 | 0.237 | 0.225 | 8” | 삼" | A-889 | 1.2L(0.9L) | 40KG | 45KG | |
| HC-251S | 3/4” (20) | 0.55KW | 50Hz | 450 | 0.32 | 0.31 | 0.3 | 0.29 | 0.29 | 8” | 21/2” | A-1016 | 1.5L(1.1L) | 44KG | 51KG | |
| HC-30S | 1”(25) | 0.55KW | 50Hz | 430 | 0.36 | 0.35 | 0.34 | 0.33 | 0.32 | 10” | 삼" | A-1118 | 1.5L(1.1L) | 50KG | 57KG | |
| HC-301S | 1”(25) | 0.75KW | 50Hz | 520 | 0.43 | 0.425 | 0.42 | 0.41 | 0.4 | 10” | 31/2” | A-1143 | 1.5L(1.1L) | 50KG | 57KG | |
| HC-40S | 11/4” (23) | 0.75KW | 50Hz | 500 | 0.68 | 0.67 | 0.66 | 0.65 | 0.62 | 12” | 4” | A-1321 | 2.5L(1.7L) | 80KG | 88KG | |
| HC-401S | 11/4”(32) | 1.5KW | 50Hz | 580 | 0.84 | 0.82 | 0.8 | 0.74 | 0.7 | 12” | 41/2” | A-1321 | 2.5L(1.7L) | 85KG | 93KG | |
| HC-50S | 11/2”(40) | 1.5KW | 50Hz | 430 | 1.2 | 1.15 | 1.1 | 1.08 | 1.05 | 14” | 4” | A-1600 | 3.5L(2.3L) | 120KG | 130KG | |
| HC-501S | 11/2”(40) | 2.2KW | 50Hz | 500 | 1.5 | 1.47 | 1.45 | 1.41 | 1.4 | 14” | 41/2” | A-1600 | 3.5L(2.3L) | 125KG | 135KG | |
| HC-60S | 2”(50) | 2.2KW | 50Hz | 450 | 2 | 1.95 | 1.9 | 1.8 | 1.75 | 16” | 5” | B-1880 | 5.5L(3.8L) | 190KG | 223KG | |
| HC-601S | 2”(50) | 4KW | 50Hz | 540 | 2.5 | 2.45 | 2.4 | 2.3 | 2.25 | 16” | 6” | B-1880 | 5.5L(3.8L) | 200KG | 233KG | |
| HC-80S | 21/2”(65) | 4KW | 50Hz | 430 | 2.95 | 2.8 | 2.75 | 2.65 | 2.6 | 18” | 51/2” | B-2108 | 8L(6L) | 250KG | 268KG | |
| HC-801S | 21/2”(65) | 5.5KW | 50Hz | 500 | 3.65 | 3.6 | 3.5 | 3.4 | 3.3 | 18” | 6” | B-2134 | 8L(6L) | 275KG | 293KG | |
| HC-100S | 3” (80) | 5.5KW | 50Hz | 390 | 4.5 | 4.45 | 4.4 | 4.3 | 4.2 | 20” | 51/2” | B-2362 | 20L(16L) | 375KG | 395KG | |
| HC-1001S | 3” (80) | 7.5KW | 50Hz | 420 | 5.6 | 5.5 | 5.4 | 5.3 | 5.2 | 20” | 6” | B-2362 | 20L(16L) | 390KG | 410KG | |
로터리 블로어 도면 및 설치
단위:mm
단위:mm
| 모델 | NS | NS | 씨 | NS | 이자형 | NS | NS | 시간 | NS | 제이 | 케이 | 엘 | 미디엄 | N | 영형 | P 사이즈 |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4” |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4” |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 삼" |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 삼" |
