제품 상세 정보:
|
| 타입: | 완전 유압식 표면 중심 굴착 장비 | 모델: | Cr15 |
|---|---|---|---|

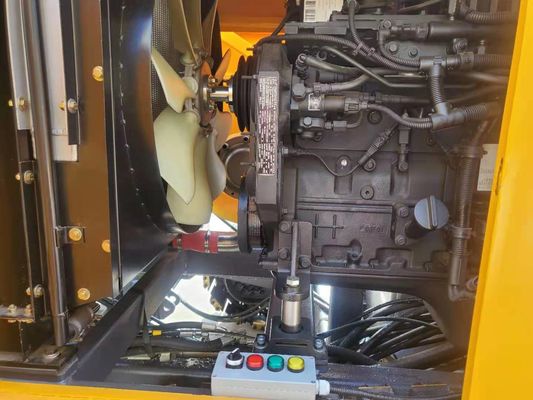

| 엔진: | 쿠민스 QSB6.7 (EU 단계 IIIA) 178 kw | 드릴링 수용량: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| 수송 차원: | 5980×2240×2480mm | 중량: | 10500KG |
| 하이 라이트: | 1650m 다이아몬드 코어 드릴링 장비,1650m 탐사 장비,sinocoredrill 다이아몬드 코어 드릴링 장비 |
||

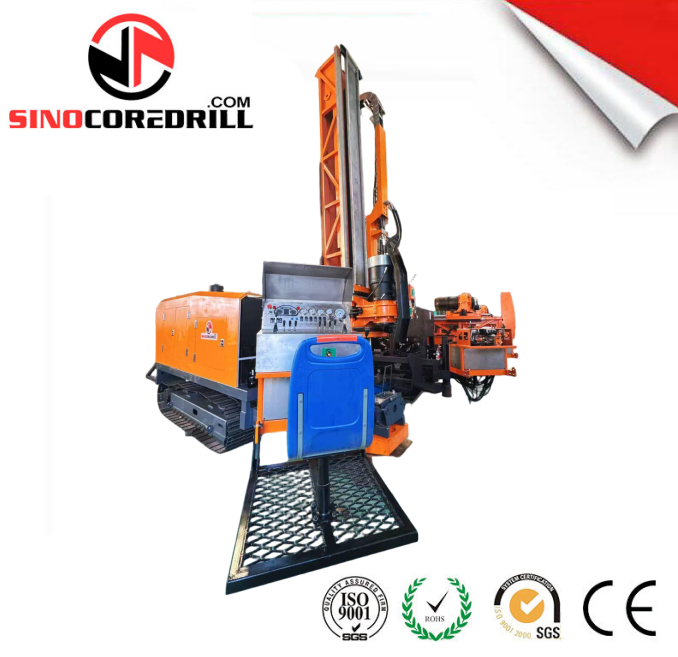

1650m 석탄 금 구리 철 채광 프로젝트를 위한 가득 차있는 유압 다이아몬드 핵심 드릴링 리그 탐사 의장
HYDX-6A 전체 유압 드릴링 장비의 업데이트 모델
CR15는 호주, 독일, 러시아, 중국 엔지니어들의 다년간의 공동 연구와 실무 경험을 바탕으로 설계 및 제조된 첨단 장비입니다.드릴링 장비는 컴팩트하고 드릴링 기술의 특성에 맞게 조정되었으며 유용하고 실용적인 기능을 많이 갖추고 있습니다.굴착 장치의 구성 요소 대부분은 세계 선두 업체에서 생산합니다. 유압 구성 요소는 미국과 유럽의 유명 제조업체에서, 호이스트는 Rexroth(독일), 엔진은 DEUTZ(독일)에서 생산합니다.신중한 설계와 엄격한 품질 관리는 코어 드릴 장비의 우수한 기술 매개변수와 높은 수준의 신뢰성을 보장합니다.
CR15 전체 유압 코어 드릴링 장비는 뛰어난 외관, 컴팩트한 구조, 안정적인 기능 및 유연한 운영 체제를 갖추고 있습니다.이러한 모든 요소로 인해 이 유압 코어 드릴링 장비는 국내 및 해외 시장에서 동일한 제품 중에서 최고의 선택이 되었습니다.
이 유압 드릴링 머신은 경사 및 수직 드릴링 모두에 적용할 수 있습니다.다이아몬드 및 카바이드 합금 비트 드릴링이 장착된 장비인 이 전체 유압 드릴링 장비는 지질학, 야금학, 탄광, 핵 산업 및 수문학 측정 분야에서 사용할 수 있습니다.

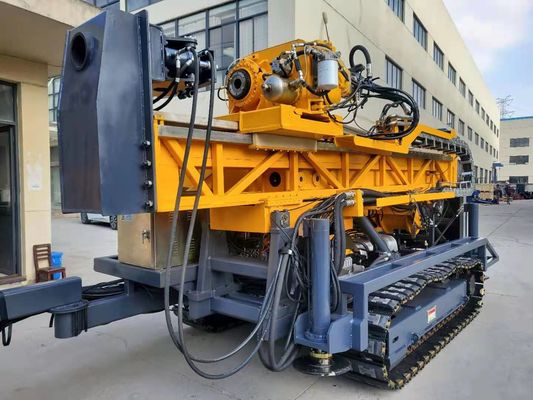

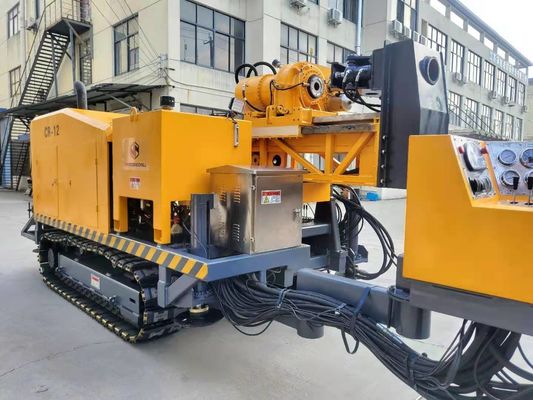

크롤러에 장착된 코어링 드릴 장비는 작동 중 이동이 가능하고 안정적입니다.운송 치수는 표준을 따릅니다.코어링 드릴 장비에는 강력한 피드 시스템, 메인 라인 호이스트 및 DEUTZ 엔진이 장착되어 드릴링을 보다 효율적으로 수행할 수 있습니다.텔레스코픽 마스트와 유압 레벨링 잭으로 장비를 쉽게 작동할 수 있습니다.드릴링 장비는 현대적인 디자인과 세심한 안전 기능을 갖추고 있습니다..
사양 :
| 모델 | 안건 | CR15 | CR20 | CR25 |
| 모델 | 커민스 QSB6.7(EU Stage IIIA) | 커민스 QSLB8.9(EU Stage IIIA) | 커민스 QSZ13-C400-II(EU Stage IIIA) | |
| 디젤 엔진 | 배수량 | 6.7L | 8.9L | 13L |
| 힘 | 178kW(240HP) | 242kW(325HP) | 298kW(400HP) | |
| 정격 RPM | 2000rpm | 2100rpm | 1900rpm | |
| 바베큐 | 2050m | 2850m | 3100m | |
| 드릴링 용량 | NQ | 1650m | 2250m | 2550m |
| 본사 | 1350m | 1850m | 2050m | |
| PQ | 950m | 1350m | 1650m | |
| 2단 유압 모터 | 2단 유압 모터 | 2단 유압 모터 | ||
| 드릴 헤드 | 회전 모터 | 제작사: 독일의 Rexroth | 제작사: 독일의 Rexroth | 제작사: 독일의 Rexroth |
| RPM | 3교대 | 3교대 | 3교대 | |
| 무단 변경: 0-1250 RPM | 무단 변경: 0-1250 RPM | 무단 변경: 0-1250 RPM | ||
| 비율 | 1위 8.2:1 | 1위 8.2:1 | 1위 8.2:1 | |
| 2차 4.2:1 | 2차 4.2:1 | 2차 4.2:1 | ||
| 3차 1:1 | 3차 1:1 | 3차 1:1 | ||
| 유압 드라이브가 있는 측면 슬라이딩 방식 | 유압 드라이브가 있는 측면 슬라이딩 방식 | 유압 드라이브가 있는 측면 슬라이딩 방식 | ||
| 유압척(PQ) | 유압식 개방, 디스크 스프링 클램핑, 일반적으로 C 폐쇄형 | 유압식 개방, 디스크 스프링 클램핑, 일반적으로 C 폐쇄형 | 유압식 개방, 디스크 스프링 클램핑, 일반적으로 C 폐쇄형 | |
| 243000N의 축방향 유지 용량 | 294000N의 축방향 유지 용량 | 294000N의 축방향 유지 용량 | ||
| 최대토크 | 6750N·m | 7550N·m | 8750N·m | |
| 홀드 직경 | 121mm | 121mm | 121mm | |
| 최대스핀들의 리프팅 용량 | 250kN | 320kN | 320kN | |
| 최대먹이는 힘 | 110kN | 140kN | 140kN | |
| 수압 펌프: | 제작사: 덴마크의 Danfoss | 제작사: 덴마크의 Danfoss | 제작사: 덴마크의 Danfoss | |
| 1차 펌프 | 회전자, 윈치 진흙 펌프 및 레벨링 잭의 구동을 위한 액시얼 피스톤 가변 용량 삼중 펌프. | 첫 번째 펌프: 31.5MPa에서 260LPM | 첫 번째 펌프: 35MPa에서 380LPM | 첫 번째 펌프: 35MPa에서 380LPM |
| 부하 감지 시스템 포함. | 두 번째 펌프: 31.5MPa에서 130LPM | 두 번째 펌프: 31.5MPa에서 260LPM | 두 번째 펌프: 31.5MPa에서 260LPM | |
| 세 번째 펌프: 31.5MPa에서 130LPM | 세 번째 펌프: 31.5MPa에서 130LPM | 세 번째 펌프: 31.5MPa에서 130LPM | ||
| 용량 | 420L(111미국 갤런) | 500L(111미국 갤런) | 500L(111미국 갤런) | |
| 유압 탱크 | ||||
| 게양 속도(단선) | 0-75m/min(베어 드럼) | 0-80m/min(베어 드럼) | 0-50m/min(베어 드럼) | |
| 메인 호이스트의 용량 | 권상력(단선) | 120kN | 160kN | 180kN |
| 철강선 직경 | 22mm(0.86인치) | 26-28mm | 26-30mm | |
| 철강선 길이 | 45m | 55m | 55m | |
| 권상력(단선) | 15kN(3372lbf)(베어 드럼) | 15kN(3372lbf)(베어 드럼) | 15kN(3372lbf)(베어 드럼) | |
| 유선 호이스트의 용량 | 철강선 직경 | 6mm(0.24인치) | 6mm(0.24인치) | 6-8mm |
| 철강선 길이 | 2200m | 3200m | 3200m | |
| 돛대 높이 | 9.5m | 9.5m | 10.5m | |
| 돛대 | 마스트 조정 각도 | 0°-90° | 0°-90° | 0°-90° |
| 드릴링 각도 | 수평으로 45º에서 수직으로 90º | 수평으로 45º에서 수직으로 90º | 수평으로 45º에서 수직으로 90º | |
| 먹이주기 | 3700mm | 3700mm | 3700mm | |
| 미끄러짐 스트로크 | 1000mm | 1000mm | 1000mm | |
| 피드 풀 | 25톤 | 32톤 | 32톤 | |
| 피드 추력 | 9톤 | 14톤 | 14톤 | |
| 로드 풀 | 3m 또는 6m(9.84피트 또는 19.68피트) | 3m 또는 6m(9.84피트 또는 19.68피트) | 3m 또는 6m(9.84피트 또는 19.68피트) | |
| 유형 | ||||
| 진흙 펌프 | 왕복 펌프 삼중 플런저 | 왕복 펌프 삼중 플런저 | 왕복 펌프 삼중 플런저 | |
| 모델 | BW320 | BW500 | BW 600 | |
| 뇌졸중 | 110mm(4.3인치) | 110mm(4.3인치) | 110mm(4.3인치) | |
| 출력 볼륨 | 320L/분 | 500L/분 | 600L/분 | |
| 배출 압력 | 8.0 MPa | 8.0 MPa | 8.0 MPa | |
| 풋 클램프 | 클램핑 범위 | 55.5-118mm | 55.5-118mm | 55.5-118mm |
| 관통 구멍 Ф165mm | 관통 구멍 Ф165mm | 관통 구멍 Ф165mm | ||
| 무게 | 10.50톤 | 13.50톤 | 16.50톤 | |
| 기타 | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| 운송 치수 | ||||
| 운송 방법 | 강철 크롤러 | 강철 크롤러 | 강철 크롤러 |
