제품 상세 정보:
|
| 타입: | 탑 드라이브 석유 시추 장치 | 굴진능력: | 구조와 구조 구멍 타격, 공기 구멍 타격, 다이아몬드 코어 드릴링, CBM과 오일 가스, 지열 타격 |
|---|---|---|---|
| 힘: | 220 KW/2200rpm×2sets | 맥스 리프팅 포스: | 800 나트 |
| 최대 이송력: | 200KN | 수송 차원: | 13500×3200×3400 밀리미터 |

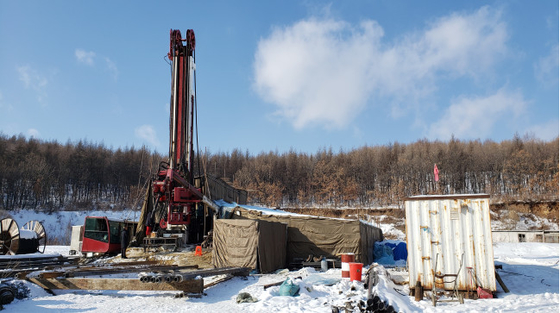

장비를 꿰뚫는 TDC-80 탑 드라이브 무한궤도형 석탄층 메탄가스 다중 기능
TDC-80 무한궤도형 석탄층 메탄가스는 굴착 장치를 다기능하고 우리의 회사를 기반으로 하고 건설 부분에 대한 여론의 광범위한 유도의 디자인에, 외국 석탄층 메탄가스 개발의 진보적 경험과 개념으로 40년의 드릴링 기계 연구 개발, 생산과 제조업과 국내 석탄층 메탄가스 탐사와 개발의 특성에 따른 관행을 모두 포함해 보다 더 많습니다. 외국 굴착 장치, 단순 구조와 비교되는 독립적 지적 소유권과 최근에 고도로 발달한 중국의 첫번째 새로운 석탄층 메탄가스 다목적 굴착 장치, 뛰어난 성능, 좋은 비용 성능이 더 중국의 국민 여건에 적합한 장비를 꿰뚫는 석탄층 메탄가스입니다. 굴착 장치는 주로 석탄층 메탄가스 마이닝, 얕은 오일 시추에서 사용되고, 개수, 지열 갱정 건설을 잘 기름을 치고, 국내 울트라 심 공 코아 홀 조사 시추를 만나고 또한 공학 구조, 갱통풍, 배수 도관 부설과 함께 사용될 수 있습니다.
완전 유압식 드라이브를 사용하는 TDC-80 크롤러 석탄층 메탄가스 다목적 굴착 장치가 구동 헤드를 달성합니다, 텔레스코픽 마스트, 크롤러 본인 걸어다니는 구조가 멀티 기능 석탄 바닥 메탄 굴착 장치입니다. 굴착 장치는 공기 해머 충격 시추, 가스 리버스 서큘레이션 드릴링, 고압 이수굴착과 건설의 다른 방법을 사용할 수 있습니다. 그것은 다른 지질학적 조건 하에 다양화된 구조를 만날 수 있습니다
주요 기술적 특징 :
(1)석탄층 메탄 수평선상 가로우물 드릴 방식
(2) 다운 더 홀 해머 RC 드릴링
(3) 고압 이수굴착.
리버스 서큐레이션과 (4)로터리 드릴
주요 기술적인 매개 변수 :
| 힘 | 220 KW | 220 KW/2200rpm×2sets | ||
| 굴진능력 | φ114.3mm×9.6m | 1800 Ｍ | ||
| φ127mm×9.6m | 1200 Ｍ | |||
| φ140mm×9.6m | 800 Ｍ | |||
| 드릴 헤드 | 토크 / 회전 속도 |
로우 :0~70 rpm± 높은 것 :0~140rpm± |
||
| 스핀들 회전의 최대 회전력 |
30000N.m(0~ 70rpm) 15000N.m(0~ 140rpm) |
|||
| 토크를 망치기 | 43000 N.m | |||
| 축 dia. | φ75 밀리미터 | |||
| 스윙각 | 0' ~80' | |||
| 회전하는 dia. | 850 밀리미터 | |||
| 타격 | 12.9 Ｍ | |||
| 맥스 리프팅 포스 | 800 나트 | |||
| 맥스 기중속도 | 28개 Ｍ / 분 | |||
| 최대 이송력 | 200 나트 | |||
| 최대 공급속도 | 55개 Ｍ / 분 | |||
| Mast | 맥스 기중속도 | / 분 0~24 Ｍ | ||
| 조정 수호신 | 0' ~90' | |||
| 드릴링 수호신 | 45' ~90' | |||
| 상위 철탑 타격 | 7000 밀리미터 | |||
| 상위 철탑의 완전장 | 13.9m | |||
| 피트 클램프 | 최대 족쇄 토크 | 70000 N.m | ||
|
토크 위로 최대
|
35000 N.m | |||
| 정착판의 최대 구멍 직경 | φ600 밀리미터 | |||
| (선택적인) 크레인 | 하나의 줄 비어 있는 허브의 최대 권양력 | 32 나트 | ||
| 로프의 지름 | φ10 밀리미터 | |||
| 로프 능력 | 120 Ｍ | |||
| 샤시 |
강철 크롤러 샤시 두 속도 모터 + 교통 환원제 |
높이 0~ 2 Km / Ｈ
낮은 0~ 1 Km / Ｈ |
||
| 운영실 | 석유 API 표준 제어 실, 드릴링 계측기와 웰사이트 모니터링 시스템 |
높은 것 :2.5 Ｍ 지역 :20 평방미터 |
||
| 다른 사람 | 작업 디멘젼 | 9500×3200×19500 밀리미터 | ||
| 수송 차원 | 13500×3200×3400 밀리미터 | |||
| 전체 중량 | 49000 킬로그램 | |||
장비의 주성분 구성
| 엔진 전력 | |||||||
| 디젤 엔진 | 220KW /2200r/min | 2개 세트 | |||||
|
1 디젤 엔진은 개별적으로 또는 병렬로 운영할 수 있고 홀로 운영할 때 속도가 느립니다. 2 멀리 있는 전자식 스로틀 제어, 디젤 엔진 매개 변수는 수술실에서 실행됩니다. 3 EFI 중국 3세 자동차 배출 기준 |
|||||||
| 일래스틱 커플링 | BOWX-6 시리즈 | 2개 세트 | 독일 CENTA | ||||
| 유압펌프 | 90R130ERR130JRR060 시리즈 | 6개 세트 | 단포스 법인 | ||||
| 샤시 | |||||||
| 크롤러 | 크롤러 600 밀리미터의 폭 | 1개 세트 | |||||
| 크롤러 모터 | TM70 시리즈 | 2개 세트 | 두산 한국 주식회사 | ||||
| 전력 헤드 | |||||||
| 회전 모터 | MS18 또는 A6VM 시리즈 | 4개 세트 | 포크라네 또는 렉스로스 | ||||
| 기어 박스 | 1개 세트 | ||||||
| 드릴링 철탑 | |||||||
| 구조 | 텔레스코픽 마스트, 실린더 체인 구조, 원통 인장은 독일 파커 실을 채택합니다 | ||||||
| 상위 윈치 | 2 톤 | 1개 세트 | 유압 윈치 환원제 | ||||
| (선택적인) 검층 권인기 | |||||||
| 리프팅 포스 | 1.2 톤 | 1개 세트 | 미국 이튼으로부터의 모터 | ||||
| 유압 시스템 | |||||||
| 메인 콘트롤 밸브 |
PVG100+PVG32series
|
단포스 | |||||
| 유압 파이프 | 이탈리아 용맹스러운 회사 | ||||||
| 유압 여과기 | 정확도 10u | 중국 전문적 공장 | |||||
| 운영실 | |||||||
| 운영실 | 에어콘 | 1개 세트 | 중국 전문적 공장 | ||||
