| 브랜드 이름: | SINOCOREDRILL |
| 모델 번호: | Cr15 |
| 모크: | 교섭할 수 있습니다 |
| 가격: | negotiable |
| 포장 세부사항: | 표준 수출 포장 |

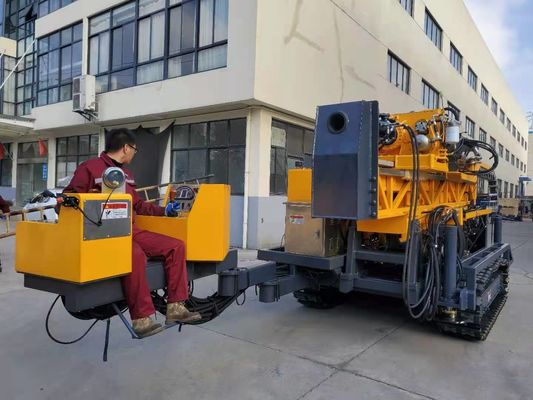

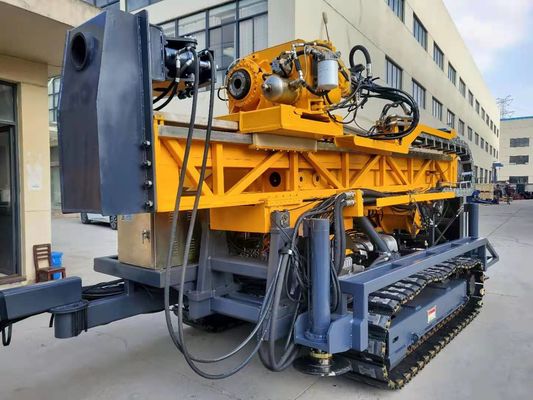

콤팩트 구조 유연 한 운영 시스템 Hq 1350m Pq 950m 탐사 표면 코어 드릴 리그
HYDX-5A의 고급 장비를 업데이트합니다.
CR series core drill rig is a new type of full hydraulic core drilling machine designed and manufactured by our factory based on years of experience in geological exploration and the current market and users’ most requirements . 이 기계는 평평하고 언덕 지형, 높은 온도, 차가운 지역의 환경 하에서 작동하는 데 사용됩니다. 주요 기계는 자동 체시 크롤러, 엔진 전력, 진흙 펌프,린치와 다른 통합 구조, 또한 사용자 정의 플랫폼 트럭 구조, 그것은 주로 금속 및 비 금속 고체 광물 조사 및 탐사에 사용됩니다. 또한 엔지니어링 지질 탐사에 사용될 수 있습니다.수질학적 조사, 석유 및 가스 현장 탐사 및 탐사, 수자원 파구 등. 리그는 합리적인 배열, 컴팩트 구조, 뛰어난 성능, 간단한 운영 및 편리한 유지 보수를 가지고 있습니다.그것은 이상적인 코어 드릴링 장비입니다.
1기계의 특징:
기계는 완전한 수압 드라이브를 채택하고 철강 트랙에 걸립니다. 전력 헤드는 변수 펌프와 변수 모터에 의해 구동되며 기계는 네 단계없는 속도 조절이 있습니다.고도적이고 간단한 구조로. 실린더는 시스템으로 직접 공급, 움직임은 안정적이고 신뢰할 수 있습니다; 마스트 0 ° ~ 90 ° 범위에서 개척 각을 조정 할 수 있습니다.전체 기계의 중력 중심은 낮고 안정성이 좋습니다. 운영자에게 좋은 시야장과 넓고 편안한 작업 환경을 제공합니다. 전체 형태는 아름답고 사람 지향적인 디자인 개념을 반영합니다.
1) 신뢰성 있는 성능
주요 액세서리는 국제적으로 구매됩니다. 디젤 엔진, 수압 펌프, 주 밸브, 모터,여행 줄기기와 주요 수압 액세서리는 모두 국내외에서 유명한 브랜드에서 선택됩니다..
2) 높은 효율성
큰 토크, 높은 전력 구성, 합리적인 구조 설계, 고급 작동 모드 및 6m 길이의 드릴 파이프가 효율적인 드릴 건설을 보장합니다.
3) 환경 보호
디젤 엔진 배출량은 국가 3기 전자 주입 디젤 엔진입니다. 저 오염 배출, 전문적인 소음 감축 설계입니다.시골 건설에 적합할 수 있도록.
4) 에너지 절감
리그는 전력 소비와 시스템 열을 최소화하기 위해 고급 부하 민감 제어 기술을 사용합니다.
2적용 분야
CR-15 드릴링 기계는 주로 지질학, 금속학, 석탄, 핵 산업, 수리학 및 기타 산업에 적합한 기울기 및 직선 구멍 드릴링에 사용됩니다.그것은 주로 다이아몬드 및 단단한 합금 뚫기 위한 핵심 드릴 장비입니다..
CR-15 굴착 기계의 주요 부품
다음 26개의 부분으로 구성된다: 1. 우물머리 기저 2. 우물머리 손잡이 3. 전력머리 4. 운영 테이블 5. 전력머리 기저 6. 배터리 도구 상자 7. 마스트 하부 섹션 8. 마스트 브래킷 9.주유 실린더 10를 밀어 당겨마스트 슬라이딩 오일 실린더 11. 메인 리프트 12. 마스트 (텔레스코프 마스트) 상단 14. 앞바퀴 그룹 15. 하이드로릭 오일 탱크 16. 라인 리프트 17. 마스트 앵글 조정 오일 실린더 18.디젤 오일 탱크 19. 디젤 엔진 20. 차시 조립 22. 다리 오일 실린더 23. 진흙 펌프 24. 라디에이터 25. 수압 시스템 26. 전기 시스템
|
디젤 엔진 |
모델 | QSB6.7 (EU 단계 IIIA) |
| 이동 | 60.7L | |
| 힘 | 178kW (240HP) | |
| 등급 RPM | 2000rpm | |
|
뚫기 용량 |
BQ | 2050m |
| NQ | 1650m | |
| 본사 | 1350m | |
| PQ | 950m | |
|
펌프 머리 |
회전 모터 |
2단 수압 모터 제작자: 독일의 렉스로스 |
| RPM |
세 번 근무 스텝리스 변경: 0-1250 RPM |
|
| 비율 |
1번 8번2:1 2번 4번2:1 세 번째 1:1 |
|
| 헤드 오픈 |
수압 구동으로 옆으로 미끄러지는 방법 |
|
|
수압 Chuck ((PQ)) |
수압 열기, 디스크 스프링 클램핑, 일반적으로 C 폐쇄형 243000 N의 축적 보유 용량 |
|
| 맥스. 토크 | 6750 N·m | |
| 지름 유지 | 121mm | |
| 최대 스핀들 (spindle) 의 들어올림 능력 | 250 kN | |
|
최대 공급력 |
110 kN | |
|
1차 펌프 |
수압 펌프: 축 펌프 변동 피스톤 로터, 린치 진흙 펌프 및 레벨링 잭의 구동을위한 트리플렉스 펌프. 부하 감지 시스템 |
제작자: 덴마크의 댄포스 1번 펌프: 31.5MPa에서 260LPM 두 번째 펌프: 31.5MPa에서 130LPM 3번 펌프: 31.5MPa에서 130 LPM |
|
다른 것 |
무게 | 10.50톤 |
|
(L × W × H) 운송 차원 |
5980 × 2240 × 2480mm | |
| 운송 방법 | 스틸 크롤러 |
