150-400mm 300-400m 깊은 시추공 드릴링 조작

Φ150—Φ400mm 300~ 400m 깊은 우물 시추공 DTH 건조한 토양, 바위, 모래 지역

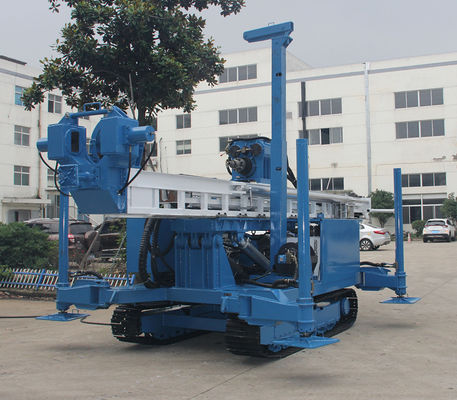

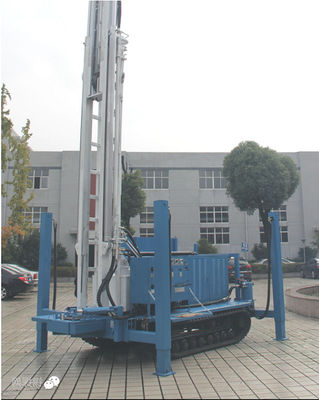

YDL-300DT 유압 드릴링 장비는 깊은 우물 구멍 프로젝트의 수요를 충족하고 새로운 시장을 점유하는 것을 목표로 하는 새로운 우물 드릴링 제품입니다. 새롭고 효율적인 에너지 절약형 다기능 완전 유압 드릴링 장비입니다.

신청:

● 우물 구멍과 지열 구멍.
● 마이크로파일, 지하철, 빌딩, 공항 등
앵커링을 위한 깊은 기초 구덩이.
● 싱글, 더블, 트리플 제트 그라우팅
● 폭발 구멍, 부동 고정 구멍.

주요 특징:

● 강력한 드릴 능력, 광범위한 적용, 빠른 드릴 속도, 쉬운 사고 처리.
● 회전 속도를 조정할 수 있어 드릴을 다양한 드릴 기술에 사용할 수 있습니다.
● 마스트에 2개의 실린더가 있어 최대 25T까지 끌어올릴 수 있습니다.
● 드릴 장비는 신축 마스트를 채택합니다. 스트로크는 7m로 6m 드릴 로드를 사용할 수 있습니다.
한 번.
● 출력 샤프트의 텔레스코핑 특허 설계는 드릴링 도구를 효과적으로 보호합니다.
● 드릴은 자동 렌치 작업을 위해 유압 클램프 및 브레이크 아웃 시스템을 설치했습니다.
드릴 파이프 및 도구.
● 선회 플랫폼 시스템이 있는 크롤러 섀시로 쉽고 빠르게 이동할 수 있습니다.고무
크롤러는 선택 사항입니다.
● 드릴 리그는 크레인 없이 트럭에 쉽게 적재할 수 있는 4개의 롱 잭을 채택합니다.
● 드릴은 1.5톤 윈치를 장착했습니다.

다양한 드릴 기술에 사용 가능:

마른 오거 ----------------------------------건조한 토양
DTH 망치 ------------------------------ 암석 지역
진흙 케이싱 드릴 --------------------------모래 또는 느슨한 지역
DTH ODEX 드릴------------------------ 자갈 또는 부서진 암석 지역

YDL-300DT 드릴링 장비 기술 파라미터

구멍 직경 Φ150 - Φ400mm
구멍 깊이 300-400m
암석 경도 적용 ｆ=6-20
공기 압축기 압력 1.2-4MPa
공기 압축기 흐름 16-50m3/min
회전하는 속도 0~25r/min
4,9,12,14,19,24,
25,28,38,48,50,63,
76,101, 127r/min

0~39r/min 6,14,18,22,30,37,39,44,
59,75,78,99,119,159, 200r/min

토크 NM 13900Nm(17MPa) 10000Nm(17MPa)

최대 풀업 용량 25T

풀업 속도 0-3m/min 3,3.74,7.54,15.08,18.1,
21.84m/분
공급 용량 12.8T
이송 속도 0-5.9m/min 5.9,7.34,14.78,29.57,
42.83m/분
공급 실린더 스트로크 3500mm
최대 회전 헤드 스트로크 7000mm
마스트 슬라이딩 스트로크 1500mm
돛대 작동 각 -5~90°
지면까지의 최소 높이 360mm
윈치 풀업 용량 1.5T
윈치 풀업 속도 20m/min
윈치 유선 직경 Ø10mm
윈치 전선 길이 50m
플랫폼 선삭 방식 Manul(핀)
크롤러 이동 속도 1.5ｋm/h
상승 능력 25°
전동기 55+18.5KW
디젤 유형 110kw, 1500r/min
전체(L×W×H) mm 6800×2100×2750(운송)
무게 10000kg
