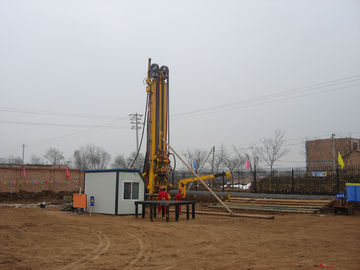

CBM 방향 유압 드릴링 리그/채광 드릴링 리그, 고성능

CBM 방향 유압 드릴링 리그/채광 드릴링 리그, 고성능

Ⅰ. 교련 수용량

Ⅱ. 주요 기계 힘
Weicai 디젤 엔진 장비되는 주요 기계.
엔진 힘: 275KW 자전 속도: 2200r/min
주요 기계는 두 배 권력 기구에 있는 2개의 디젤 엔진으로 채택됩니다.
총 힘: 550KW
최대 흐름율: 가까운 유형 유압 장치를 위한 560L/min.
최대 흐름율: 열려있는 유형 유압 장치를 위한 630L/min.

Ⅲ. 교련 머리
조정가능한 2개 속도에서 저속 높은 토크 유압 펌프의 채용에서는, steplessly.
정격 토크 34000N·m 자전 속도 85r/min는, 조정가능한 steplessly 속력을 냅니다
정격 토크 17000N·m 자전 속도 170r/min는, 조정가능한 steplessly 속력을 냅니다
의장은 반대 shackling 토크 42000N를 가진 Franch에서 한 세트 Poclain 4개 유압 모터를 채택합니다·m.
최고에게 몰기를 가진 교련 머리에 채택되는 최저속 기어 감소; 빈 스핀들은 구조를 감쇠하는 봄을 가진 뜨 구조를 채택하는 Φ75 mm 직경에 있습니다.
교련 머리의 그네 각은 0-45°이고, 수평한 이동하는 치기는 0.75m입니다.
타전된 방향 제어 체계는 방향 변화 사면 광산 훈련을 위한 스핀들에 거치됩니다.

Ⅳ. 교련 의장의 돌격 그리고 당기기 힘
드는 수용량: 기계는 75 톤에 최대 있습니다. 35m/min에 가장 높은 드는 속도를 가진 드는 수용량,
속도는 stepless 조정가능합니다.
먹이는 힘: 기계는 16 톤에 최대 있습니다. 110m/min에 미식 속도를 가진 먹이는 힘,
속도는 stepless 조정가능합니다.
2개의 기름 실린더는 최대로 밀고 당기기를 위해 함께 채택됩니다. 치기를 11.8m 먹이고 & 당기기.

Ⅴ. 수갑
구조를 죄는 기름 실린더 열려있 유형 개머리판쇠는 토크 100000 N 떨어져 최대에게 조이를 달성하기 위하여 채택됩니다·토크 50000 N에 m 그리고 최대에게 조이기·m.

Ⅵ. 구획 정박
가장 큰 열리는 dia가 Φ650 mm입니다.

Ⅶ. 유압 윈치
주요 윈치:
최대 드는 수용량: 3 톤 (벌거벗은 드럼)
철강선 dia: 10mm
밧줄 수용량: 120m
최대 드는 수용량은 60m/min, 그것입니다 stepless shiftable입니다.

보조 윈치:
최대 드는 수용량: 1.5 톤. (벌거벗은 드럼)
철강선 dia: 8mm
밧줄 수용량: 1500m
단 하나 철사 드는 속도는 0-280m/min입니다, stepless 조정가능합니다 상승을 위해 사용해
그리고 장치를 검출하는 산.

Ⅷ. 다른 사람
1. 진흙 펌프
stepless 조정가능한 흐름율로 몬 그것은 유압입니다.
0-600L/min와 최대 압력으로 최대 흐름율은 10 MPa입니다.
거품 펌프의 2.Flow 비율: 0-1L/min
윤활 펌프의 3.Flow 비율: 0-15L/h
4. 포좌:
3km/h.에 최고 속도에 2단 변속에서 여행하는 채택된 크롤러 유형 포좌.
5. 디젤 엔진 탱크 배 안에:  700L
6.Hydraulic 석유 탱크:  800L
7.Dimensions (L*W*H):  12500mm*3200mm*3400mm
8.Overall 무게:  38 톤
