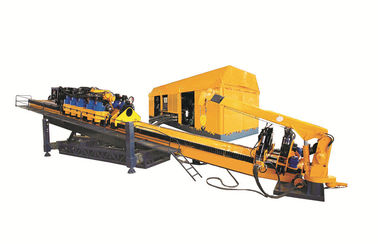

제품 상세 정보:
|
| 유형: | 수평한 방향 드릴링 기계, Trenchless 의장 | 보장: | 1 년 |
|---|---|---|---|
| 힘: | 1560/1620kw의 4개의 디젤 엔진 | 철수 힘: | 1000Tons/10450KN |
| 사용법: | 케이블을, 관 선 놓는, 방법을 수평한 강수 기술설계, 환경 보호, 기술설계, 강요 관 기술설계, 등의 조종사 구멍을 위한 특별한 기본적인 기술설계를 지원하는 장거리 관 도랑을 파 | 증명서: | 세륨 |
| 색깔: | 주문을 받아서 만드는 | ||
| 하이 라이트: | 수평한 방향 드릴링 기계 1000 톤,크롤러 hdd 교련 의장 |
||
주요 기술적인 특징:

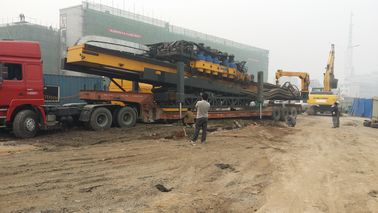

1. 자동 장전과 내리는 의장의 조합은 트레일러 자체, 저장 시간 및 노력을 난입하는 것을 허용합니다.
2. 주요 엔진의 힘은 4개의 디젤 엔진의 이중 힘 윤곽을 채택합니다, 힘은 1600 KW를 도달하고, 디젤 엔진의 힘은 유압 연결 형태를 채택합니다. 동시에 작동하고 자주적으로 작동될 수 있는 디젤 엔진의 2개의 내연 기관은 따로따로 형성됩니다, 매우 건축 안전을 개량하고 경영비를 삭감하는. 드릴링 리그의 건축에서는, 비록 디젤 엔진 및 유압 통제 단위는 세계의 최고 기술의 제품을 채택하더라도, 실제적인 신청에 있는 실패가 있을 불가피합니다. 실패가 일어날 경우, 디젤 엔진의 그룹은 그러나 그가 드릴링 리그 수선 일을 위한 안전한 건축, 개량한 안전 및 신뢰성 및 또한 제공한 충분한 시간 지킬 수 아직도 있습니다, 속도가 많게 감속한 건축 다른 것은 아직도 평소처럼 작동하는 수 있는 그러나, 멈출 것입니다.
3. 힘 머리는 저속 높 토크 유압 유압 최고 드라이브 형태를 채택하고, 시작 토크는 큽니다. 스핀들은 유일한 뜨 교련 막대의 선적 그리고 내리기 촉진하고 교련 막대 나사의 착용을 감소시키기 위하여 구조를 채택합니다.
4. 드릴링 리그의 유압 장치는 유명한 유압 제품을 국내외에서 채택합니다. 높은 신뢰성 및 진보된 성과가 있는 열리는 짐 감지 회로에는과 전동 유압 비례적인 폐회로가 협력합니다.
5. 드릴링 리그의 가동은 원격 조작 형태, 원격 제어를 채택하고, 독립적인 가동 방은 안전, 믿을 수 있는 및 청결한 운영 환경을 통신수에게 제공합니다.
6. 주요 기계는 통신수의 노동 강렬을 감소시키고 현지 건축을 촉진하는, 교련 막대와 드릴용 날의 현지에서 들기를 위해 사용되는 무작위 기중기 장비됩니다.
| 주력 | 1560KW | 390KW/2100rpm×4sets | 위 차이 |
| 주력 (고성능) | 1620KW | 405KW/2100rpm×4sets | 볼보 |
| 힘 머리 | 스핀들 회전 속도 범위 |
저속 0-45 분당 회전수 높은 speed0-90 rpm |
|
| 스핀들 최대 도는 토크 |
200000N.m (0 - 45rpm) 100000N.m (0 - 90rpm) |
||
| 스핀들 즉석 역분개 수갑 토크 | 270000 N.m | ||
| 스핀들 구멍 직경 | φ102 mm | ||
| 힘 맨 위 앞으로 거리 | 11 .5m | ||
| 힘 맨 위 최대 강요 & 잡아당기기 힘 | 10450 KN | ||
| 힘 맨 위 최대 강요 & 잡아당기기 속도 | 36 m/min | 6 속도 전송 | |
| 힘 맨 위 완전 부하 강요 & 잡아당기기 속도 | 8.5 m/min | ||
| 돛대 | 구조 | 모놀리식 돛대 | |
| 선반 | 돛대에 용접되는 고품질 합금 강철 | ||
| 돛대 조정의 각 | 8° - 16° | ||
| 수송 도중 돛대 고도 | 수송 차량에 따라 조정하십시오 | ||
| 수송 도중 돛대의 드는 각 | 0° - 16° | ||
| 죔쇠 | 최대 수갑 토크 | 420000 N.m | |
| 최대 바짝 죄는 토크 | 210000 N.m | ||
| 기중기 | 최대 드는 수용량 | 63 KN | |
| 철사 밧줄 직경 | φ12 mm | ||
| 철사 밧줄 길이 | 120 m | ||
| 포좌 |
강철 궤도 포좌, 2단 변속 모터 + 걷는 흡진기 |
높은 speed0-1.5 Km/h
낮은 speed0-0.75 Km/h |
선택적인 궤도 포좌 |
| 기계 | 크기 (LxWxH) | 20500×3200×3450 mm | |
| 무게 | 81000 kg |
