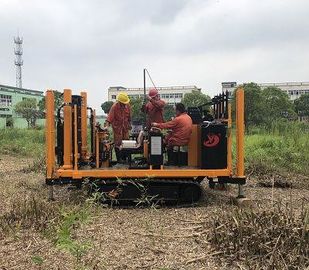

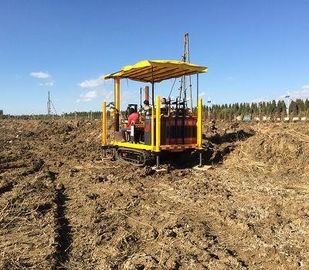

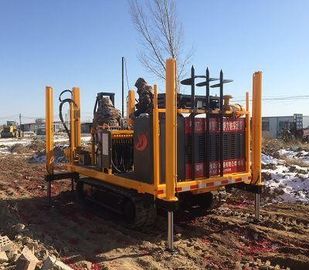

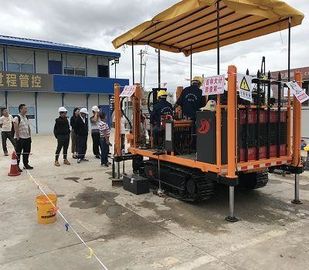

회전하는 CPT 크롤러 콘 침투 시험 기구 49L 디젤 엔진 탱크 수용량

DYLC-X20 크롤러 CPT 장비를 위한 기술 명세

묘사:

DYLC-X20에는 엔진 및 유압 벨브 부속 및 다른 성분이 국내기도 하고에 고명한 기업에서 해외로 장비 및 적시 판매 후 서비스의 안정되어 있고는 믿을 수 있는 성과를 지키기위하여인 가득 차있는 유압 기술설계 크롤러 포좌의 최상이 있습니다. 벨브를 반전하는 균열 유형 결합한 조밀한 구조, 소형, 편리한 임명 및 정비의 저압 손실, 일류 밸브의 좋은 하중 초과 특성과 같이 다 방법을 사용하여 진보된 유압 기술에는, 그런 좋은 품질이, 있습니다. 강한 passability는 바닷가 강 바닷가, 모래, 눈, 얼음 도로, 벼 분야 및 진흙과 같은 가혹한 환경에 있는 콘 침투 가동을 실행할 수 있습니다.

이 cpt 장비는 이상의 1대의 기계이라고 사용될 수 있습니다. 콘 침투 테스트를 위한 뿐만 아니라 이상적인 장비입니다. 부속품으로 DMT, VST, WVT는 제자리 토양 시험을 위해 장시간 CPTU와 같은 PMT 일, 수 있습니다.

최대 특징: 자전 콘 침투, 회전하는 가득 차있는 유압 자기 추진 닻.

기업의 회전하는 콘 침투 장치 (특허 아니오의 고유: 201620301466.X)는 부속품으로 케이싱 물 주입을 회전한 할 수 있고 케이싱은 쉽게 원한 깊이를 도달할 수 있다는 것을 지키는 형성한 심공 콘 침투를 위해 특별히 디자인됩니다; 회전하는 가득 차있는 유압 자기 추진 닻 (특허 아니오: 201220081488.1와 201220081492.8는), 시료 채취관 및 드릴용 날로 형성해 콘크리트)와 자동화한 취급 장치 (특허 수와 같은 강하게 한 도면을 열기 위하여 이용될 수 있습니다: 201220382939.5), 매우 능률적이고 튼튼한. 구조는 간단하고 편리합니다.

주요 기술 명세:

포좌: 가득 차있는 유압 기술설계 크롤러 포좌

포좌 드라이브: 고유에 의하여 수입되는 유압 여행 모터 (국제 경기 일반적인 사용).

포좌 명세: 기술설계 고무 포좌.

엔진: 4 실린더 디젤 엔진 물 냉각

디젤 엔진 탱크 수용량 (l): 49

정격 출력 - 속도: 37KW-2300r/min

액압 실린더 장치: 정격 침투 힘 100~200KN, 정격 적출 힘 빠른 상승 및 직접적인 케이싱을 위한 130~230KN, 550mm 또는 1150 mm 치기

상자 모양: 상자의 정상은 유압으로 들리고, 열리고 닫을 수 있습니다의 4개의 측이.

조사 관 모양: 기계적인 조사 홀더 또는 패드 플러그 접속식

앵커리지: 장치를 정박하는 두 배 힘 cpt 장비

트럭 취급 그리고 수평한 모양: 4개의 유압 다리, 1500mm 치기 통제 방법은 선택적입니다.

수송 단면도 크기: 3900×1900×2600 (L×W×H) mm

무게: 6T

유압 기름 냉각 모양: 냉각되는 공기

유압 탱크 수용량 (l): 170

속도: 1~4 (km/h)

걷는 사면: ≤30°

노동 환경 온도: – 25 C°-45C°

지상 닻 모양: 또는 다 잎 닻 골라내십시오

닻 직경 (mm): 300~400

어울리는 조사: 단 하나와 두 배 교량 콘 조사, 전기 바람개비 조사, 숨구멍 수압 머리의 10cm2 또는 15cm2 (모든 유럽과 미국 제조자는 어울릴 수 있습니다).

측정 계기: 콘 침투 자료 자동적인 취득 계기 (모든 유럽과 미국 국제적인 제조자는 어울릴 수 있습니다).

조사 명세 (mm): (선택) 완전한 고강도 관절이 없는 조사 Φ32~Φ42.
