제품 상세 정보:
|
| 제품 이름: | 수평한 방향 드릴링 리그 | 힘 유형: | 유압 |
|---|---|---|---|
| 모델: | FDP-40/FDP-40Z | 최대. 수용량을 미십시오: | 400KN (89920 lbf) |
| 응용 프로그램: | 지하에게 관 놓기 | 재료: | 높 단단한 강철 |
| 하이 라이트: | hdd 수평한 방향 훈련,드릴링 기계 가로 방향 |
||

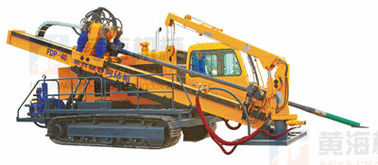

FDP-40/FDP-40Z 모형은입니다 충분히 유압 수평한 방향 드릴링 리그 (Trenchless)
높은 토크, 강력한 산출,
적당한 구조,
고급 제어 형태
4.5-m – 그것의 고성능을 보장하는 긴 교련 막대.
FDP-40/FDP-40Z 모형은 충분히 고무 크롤러에 자기 추진 그리고 통합 인 유압 수평한 방향 드릴링 리그 (Trenchless)입니다. 2개 저속 모터는 힘 2단 변속에게 몰기 만들기 위하여 머리를 몹니다. 의장은 기술에서 구조에서 간단한 전진되고. 성과가 모터의 사슬 급식 체계에 의하여 안정되어 있고는 믿을 수 있는 합니다. 돛대는 8의 범위 안에 – 20°to 대회 드릴링 각의 필요 조정될 수 있습니다. 낮은 중심이 그리고 보조 기중기 장비한 상태에서, 그들은 외관에서 안정되어 있는 작업 중 그리고 매력적입니다. FDP-40Z는 장치 취급 자동적인 교련 막대로 설치된 의장입니다.
특징과 이득
FDP-40 HDD 의장은 도시에게 건축 특히 지하에게 관 놓기를 위해, 그리고 400KN 잡아당기기 capactity도 함께 주로 이용됩니다.
|
주요 기계 |
|
|
엔진의 힘 |
YC6M240 175 KW (235HP) (2200 r/min) |
|
최대. 수용량을 미십시오 |
400KN (89920 lbf) |
|
최대. 수용량을 당기십시오 |
400KN (89920 lbf) |
|
정격 토크 |
15000 N·M (11055 lbf·ft) |
|
빈 스핀들 RPM |
0-40r/min를 낮추십시오 |
|
높은 0-80r/min |
|
|
먹이기 치기 |
5000 mm (197 인치) |
|
가이드 구멍의 직경 |
170 mm (6.7 인치) |
|
드릴링 각 |
8°20° |
|
유압 장치의 압력 |
20Mpa (2901 psi) |
|
운동 속도 |
2개 km/h (6560feet/h) |
|
구조상 작풍 |
강철 크롤러, 기중기 및 진흙 펌프도 통합하는 |
|
차원 (L×W×H) |
7800×2300×2350 mm (307×90.6×92.5 인치) |
|
무게 |
16000 kg (35280 lb) |
|
기중기 |
2T/m (1345 lb/feet), 최대 똑바르 팔 4.5m (14.8 피트) |
|
진흙 펌프 |
|
|
명세 |
BWF-400 |
|
최대. 출력 |
400 L /min (106의 미국 갤런/분) |
|
최고봉 압력 |
10 Mpa (1450 psi) |
|
진흙 가공 체계 (선택적 부분) |
|
|
엔진의 자료 |
20.9PS 휘발유 엔진 |
|
펌프 매개변수 |
100 m3 /h (/h 3529 피트3) |
|
진흙 공정 능력 |
16 m3 /h (/h 565 피트3) |
|
진흙 탱크 |
5M3 (176feet3) |
|
무게 |
500kg (1103 lb) |
|
드릴링 공구와 보조 체계 |
|
|
막대의 명세 |
89×4500 mm (3.5×177 인치) |
|
가이드 조금 |
170 mm (6.7 인치) |
|
리머 |
400; 500; 600; 720; 830; 900mm (15.7; 19.7; 23.6; 28.3; 32.7; 35.4 인치) |
|
분배자 |
60T (132300 lb) |
|
추적자 |
선택적 부분 |
