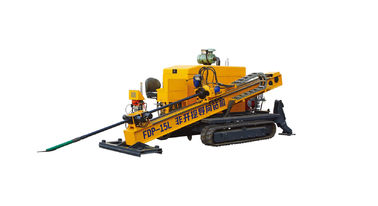

고능률 수평한 방향 드릴링 리그, 크롤러 교련 의장 FDP-15L

고능률 수평한 방향 드릴링 리그, 크롤러 교련 의장 FDP-15L

FDP-15L는 고무 크롤러 벨트에 자기 추진 가득 차있는 유압 수평한 방향 드릴링 리그입니다. 진보되고 조밀한 구조로, 고능률, 낮은 기름 온도; 주요 유압 분대, 모터 및 전부 보조 장비로 국내 고명하 상표 제품에서 선정되고 채택되는 진흙 펌프; 크롤러의 튼튼한 고무 벨트 장비해, 의장은 도시에서 움직이기를 위해 적당합니다. 그리고 의장은 불규칙한 표준 트레일러를 독자적으로 얻을 수 있고 수송과 배부를 위해 빠릅니다. 움직일 수 있는 돛대로, 의장은 가득 차있는 각 범위 안에 교련하기 위하여 보장됩니다. 그것은 graveful 구조를 가진 좋은 안정성에 있습니다.

• 낮은 방출 디젤 엔진으로, 도시에 있는 성과를 위해 적당합니다; 직접적인 연료주입은 겨울에서 미리 데우지 않을 것을 요구합니다
• 포좌 및 돛대는 단단함에서 높 강렬, 튼튼합니다 믿을 수 있습니다.
• 유압 아우트리거 장비해, 의장은 편익과 용이함을 가진 균형 그리고 안정성에 맞출 수 있었습니다.
• 진흙 펌프는 4 속도 machanical 장치 교대/stepless 속도 변화로 hydraulicly 몹니다. 지배할 수 있는 넓은 교류 범위로, 진지변환은 다른 지질 조건 및 성과 기술에 따라 가동 가능하게 조정될 수 있었습니다.
• , 주입과 재순환 저장 행진 방법을 채택해서 진흙 처리 장치의 indicidually 갖춰, 효율성은 증가되고 노동의 강렬은 줄 것입니다.
• 직경에서 막대, 60mm 및 3000mm로 길이로, 드릴링 공구는 어울리는 부속품에서 완전하 클라이언트의 필요조건에 따라 유별나게 생성할 수 있었습니다.

• 주요 기계
  엔진의 힘		66.25KW (89HP) (2200R/MIN)
  MAX.PUSH 수용량		75KN (16860 1BF)
  MAX.PULL 수용량		150KN (33720 1BF)
  정격 토크		4200 N.M (3096 1BF.FT)
  빈 스핀들 RPM		0-6R/MIN를 낮추십시오
  		높은 0-120R/MIN
  먹이는 치기		3500 MM (137.8 인치)
  가이드 구멍의 직경		Φ80 mm (3.15 인치)
  드릴링 각		0°-20°
  유압 장치의 압력		20-25MPA (2901-3626 PSI)
  운동 속도		2.5KM/H (8200 FEET/H)
  구조상 작풍		고무 크롤러 및 머드 펌프도 통합하는
  차원 (LXWXH)		5800X2050X2380 MM (228X81X94 인치)
  무게		6100 KG (13450IB)
  머드 펌프
  명세	BW-160A
  MAX.DISCHARGE	160 L /MIN (42.3 미국 GALLONS/MIN)
  최고봉 압력	10MPA (1450 psi)
  머드 과정 체계
  머드 탱크	1.5M ³ (³ 53 피트)
  드릴링 공구와 보조 체계
  막대의 명세	Φ60X3000 MM (Φ2.36X118 인치
  가이드 조금	Φ 80 MM (3.15 인치)
  리머	Φ179; Φ259; Φ313; Φ365; Φ417mm (Φ7.05; Φ10.2; Φ12.32; Φ14.37; Φ16.42inch)
  분배자	25T (55125 IB
  추적자	선택적 부분
