XY-2B 스핀들 유형 중핵 드릴링 리그 수직 갱구 중핵 교련

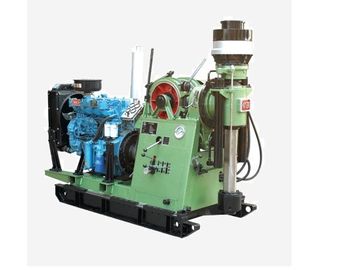

스핀들 유형 중핵 드릴링 리그 (XY-2)

IGeneral
사용자의 필요를 충족시키기 위하여 지질 일의 발달에 따라 디자인된 XY-2 중핵 교련은 개정합니다. 신형 스핀들 중핵 교련 의장입니다.
그것은 주로 tungalloy carbid 기울인 및 다이아몬드 조금을 가진 중핵 훈련을 포함하여 지질 탐험 훈련, hydrogeology 좋은 훈련 및 크 구멍 기본적인 기술설계 훈련 설계를 위해 applicated.

다음과 같이 의장의 특성:
1. 무게, 쉬운 강제격리수용에 있는 빛.
2. 순회 윈치를 채택해서, 이것은 임의 철사의 결함을 얽어 짜 극복하고 lengthways 안으로 놓인 윈치에서 빨리 착용하.
3. 벨트 전송은 고속 수준이 교련을 고르지못한 대형에서 연약한 시키도록 채택되고, 분대 및 다른 기계 고장에 손상을 감소시키다.
4. 큰 스핀들 구멍에서.
5. 저속에 있는 넓은 속도 범위 그리고 큰 torquemoment로, 지질 지하 및 물 탐험 설계를 위해 적당합니다.
6. 의장은 강제격리수용에서 그리고 확고하게 위치를 위해 안정되어 있습니다.
7. 당신 선택을 위한 Deutz F3L 912 디젤 엔진 또는 22Kw 전동기.
II 명세
1. 드릴링 수용량
드릴링 유형: 드릴링 깊이
기초 더미 훈련: 100m (328 피트)
Hydrogeological 좋은 훈련: 150m (492 피트)
중핵 훈련: 600m (1968 피트)

2. 회전 장치
힘 엔진의 유형: 디젤 엔진 전동기
긍정적인 속도 (r/min): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056년
부정적인 속도 (r/min): 81; 258 81; 258
최대. 스핀들의 토크: 2.1 KNm (1548 lbf ft) 2.1 KN m (1548 lbf ft)
스핀들 I.D: 93mm (3.66 인치) 93mm (3.66 인치)
3. 호이스트
게양 수용량 (밧줄의 단 하나 제 3의) -------------31300; 12600; 8800 N (7034; 2831; 1978 lbf)
철사 밧줄 (제 3의 밧줄)의 드는 속도 -----0.64; 1.05; 1.6; 2.3 m/s (2.1; 3.44; 5.25; 7.54 inch/s)
철사 밧줄 dia. ---------------------------------------------12.5 mm (0.49 인치)
드럼 dia. --------------------------------------------------194 mm (7.64 인치)
브레이크 변죽 dia. ---------------------------------------------360 mm (14.17 인치)
드럼 길이-----------------------------------------------150 mm (5.91 인치)
브레이크 대역폭-----------------------------------------90 mm (3.54 인치)
드럼 수용량 ------------------------------------------80 m (262.4feet)
4. 여행 장치
수축력 실린더 치기 -------------------------------600 mm (23.62 인치)
교련 의장과 구멍 사이 거리 -------------------420 mm (16.54 인치)
5. 압력을 가하는 체계
실린더 I.D. -------------------------------------------70 mm (2.76 인치)
실린더 막대 dia. -------------------------------------35 mm (1.38 인치)
최대. 압력 --------------------------------------45 KN (10116 lbf)
최대. 양력 -------------------------------------60 KN (13488 lbf)
실린더 치기 ------------------------------------550 mm (21.65 인치)
6. 기름 펌프
유형: CBF-E416-AL
진지변환-------------------------------------------16 L /min (4.22 미국 갤런/분)
속도 (r/min) ------------------------------------------1500년
일 압력 ----------------------------------8 Mpa (1160 psi)
최대. 압력 ---------------------------------------20 Mpa (2901 psi)
7. 교련 막대

BQ/NQ/HQ

8. 힘 엔진
디젤 엔진 Deutz F3L 912 28KW (37.5HP) 1500 분당 회전수
전동기 Y180L-4 22KW (29.5HP) 1470 분당 회전수
9. 차원 (H) L× W× -------------------------------2177× 950× 1863 mm (85.71× 37.40× 73.35 인치)
10. 교련의 무게 (내연 기관 없이)--------------950kg에 관하여
