| 원래 장소: | 중국 |
| 브랜드 이름: | SINOCOREDRILL |
| 인증: | ISO9001 ,CE |
| 모델 번호: | CR25 |
| 최소 주문 수량: | 교섭할 수 있습니다 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 3 달 |
| 유형: | 완전 유압식 표면 중심 굴착 장비 | 모델: | CR25 |
|---|---|---|---|
| 엔진: | 커민스 QSZ13-C400-II(EU 스테이지 IIIA) | 굴진능력: | BQ 3100m NQ 2550m HQ 2050m PQ 1650m |
| 전송 치수: | 6950×2260×2550mm | 무게: | 16500 킬로그램 |
| 강조하다: | 간단한 동작 핵심 드릴 리그,지질 탐사 핵 드릴 리그,CR25 코어 드릴 리그 |
||

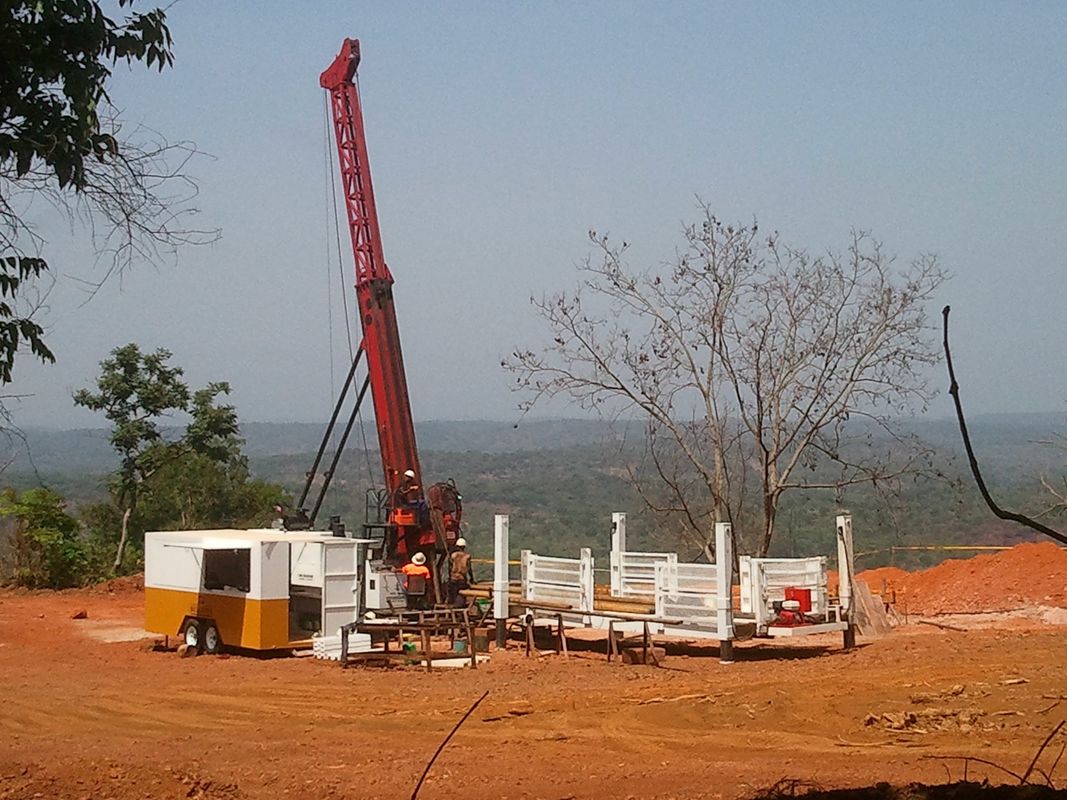

콤팩트 구조, 간단한 작동 CR25 13L 298kW 3100m BQ 지질 탐사 코어 드릴 장비
HYDX-8 의 고급 장비 업데이트 .드릴링 머신 .
CR 시리즈 코어 드릴 장비는 지질 탐사에 대한 수년간의 경험과 현재 시장 및 사용자의 요구 사항을 기반으로 당사 공장에서 설계 및 제조한 새로운 유형의 완전 유압 코어 드릴링 머신입니다. 이 기계는 평지, 구릉 지형, 고온, 한랭 지역 환경에서 사용됩니다. 메인 머신은 자주식 섀시 크롤러, 엔진 동력, 머드 펌프, 윈치 및 기타 통합 구조를 채택하며, 맞춤형 플랫폼 트럭 구조도 가능하며, 주로 금속 및 비금속 고체 광물 조사 및 탐사에 사용됩니다. 또한 엔지니어링 지질 탐사, 수문 지질 조사, 유전 및 가스전 탐사, 시추 등에도 사용할 수 있습니다. 이 장비는 합리적인 레이아웃, 콤팩트한 구조, 뛰어난 성능, 간단한 작동 및 편리한 유지 보수를 갖추고 있습니다. 이상적인 코어 드릴링 장비입니다.
MCR25의 주요 성능 매개변수
|
디젤 엔진 |
모델 | Cummins QSZ13-C400-II (EU Stage IIIA) |
| 배기량 | 13L | |
| 출력 | 298kW (400HP) | |
| 정격 RPM | 1900rpm | |
|
드릴링 용량 |
BQ | 3100m |
| NQ | 2550m | |
| HQ | 2050m | |
| PQ | 1650m | |
|
드릴 헤드 |
회전 모터 |
2단 유압 모터 독일 Rexroth |
| RPM |
3교대 무단 변속: 0-1250 RPM |
|
| 비율 |
1단 8.2:1 2단 4.2:1 3단 1:1 |
|
| 헤드 오프너 |
유압 구동 방식의 측면 슬라이딩 방식 |
|
|
유압 척(PQ) |
294000N 유압식 개방, 디스크 스프링 클램핑, 일반적으로 C 닫힘 유형 294000 N의 축 방향 유지 용량 |
|
| 최대 토크 | 8750 N·m | |
| 홀드 직경 | 121mm | |
| 스핀들의 최대 인양 용량 | 320kN | |
|
최대 공급 동력
|
140kN | |
|
1차 펌프
|
유압 펌프: 로터, 윈치 머드 펌프 및 레벨링 잭 구동용 축 피스톤 가변 변위 삼중 펌프. 부하 감지 시스템 포함. |
제조사: 덴마크 Danfoss 1차 펌프: 35MPa에서 380LPM 2차 펌프: 31.5MPa에서 260LPM 3차 펌프: 31.5MPa에서 130LPM |
|
유압 탱크 |
용량 | 500L (111 US 갤런) |
|
메인 호이스트 용량 |
인양 속도(단선) | 0-50m/min(베어 드럼) |
| 인양력(단선) | 180kN | |
| 강선 직경 | 26-30mm | |
| 강선 길이 | 55m | |
|
와이어라인 호이스트 용량 |
인양력(단선) | 15kN(3372 lbf) (베어 드럼) |
| 강선 직경 | 6-8mm | |
| 강선 길이 | 3200m | |
|
마스트 |
마스트 높이 | 10.5m |
| 마스트 조정 각도 | 0°—90° | |
| 드릴링 각도 |
수평에서 45º에서 수직 아래로 90º
|
|
| 공급 스트로크 | 3700mm | |
| 슬립 스트로크 | 1000mm | |
| 공급 풀 | 32톤 | |
| 공급 추력 | 14톤 | |
| 로드 풀 | 3m 또는 6m(9.84피트 또는 19.68피트) | |
|
머드 펌프 |
유형 |
왕복 펌프 삼중 플런저 |
| 모델 | BW 600 | |
| 스트로크 | 110mm(4.3인치) | |
| 출력량 | 600L/min | |
| 배출 압력 | 8.0Mpa | |
| 발 클램프 | 클램핑 범위 |
55.5-118mm 관통 구멍 Ф165mm |
|
기타 |
무게 | 16.50톤 |
|
(L × W ×H) 운송 치수 |
6950×2260×2550mm | |
| 운송 방식 | 강철 크롤러 |
|
주요 수입 부품 세부 정보
|
||||
| 품목 | 부품 | 제조업체 | 수량 | 비고 |
| 1 |
회전 모터 |
독일 Rexroth GmbH |
2 | A6VM107 |
| 2 |
유압 펌프 |
Danfoss Co. Ltd |
4 | |
| 3 |
메인 제어 밸브 |
Danfoss Co. Ltd |
3 | PVG100,PVG32-2 |
| 4 |
메인 윈치 모터 감속기 |
독일 Rexroth GmbH |
1 | |
| 5 |
보조 윈치 모터 |
미국 Eaton Corporation |
1 | |
| 6 |
크롤러 트랙 구동 모터 |
한국 지진 유압 Co., Ltd |
2 | |
| 7 |
탄성 커플링 |
독일 회사 KTR |
1 | |
| 8 |
디젤 엔진 |
동풍 커민스 파워 C |
1 | |
| 9 |
머드 펌프 |
강소 엘리펀츠 기계 Co., Ltd |
1 | BW 600 |
| 10 |
유압 클램프 |
자체 생산 |
1 | |
| 11 |
유정 헤드 홀더 |
자체 생산 |
1 | |
| 12 |
운영 플랫폼 |
자체 생산 |
1 | |
| 13 |
크롤러 섀시 |
자체 생산 |
1 | |
| 14 |
마스트(텔레스코픽) |
자체 생산 |
1 | |
| 15 |
드릴 헤드 |
자체 생산 |
1 | |
| 16 |
상부 및 하부 중앙 집중 장치 |
자체 생산 |
2 | BQ,NQ,HQ |
| 17 |
드릴 헤드 턱 |
2 | BQ,NQ,HQ | |
| 18 |
유정 헤드 홀더 턱 |
2 | BQ,NQ,HQ | |
| 19 |
보호 장치 |
자체 생산 |
||
| 20 |
보조 지지대 |
1 | ||
| 21 |
기계 부속품 |
자체 생산 |
1 | |
