| 원래 장소: | 중국 |
| 브랜드 이름: | SINOCOREDRILL |
| 인증: | ISO9001 ,CE |
| 모델 번호: | CR20 |
| 최소 주문 수량: | 교섭할 수 있습니다 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 3 달 |
| 유형: | 장비를 꿰뚫는 완전 유압식 표면 중심 | 모델: | CR20 |
|---|---|---|---|
| 엔진: | 커민스 QSLB8.9(EU 스테이지 IIIA) | 굴진능력: | BQ 2850M NQ 12250M HQ 1850M PQ 1350M |
| 전송 치수: | 6250×2240×2480mm | 무게: | 13500 킬로그램 |
| 강조하다: | 표면 세트 코어 드릴 리그,242kW 코어 드릴 리그,8.9L 코어 드릴 리그 |
||

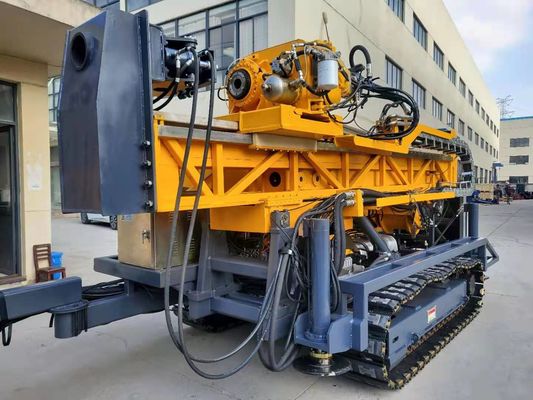

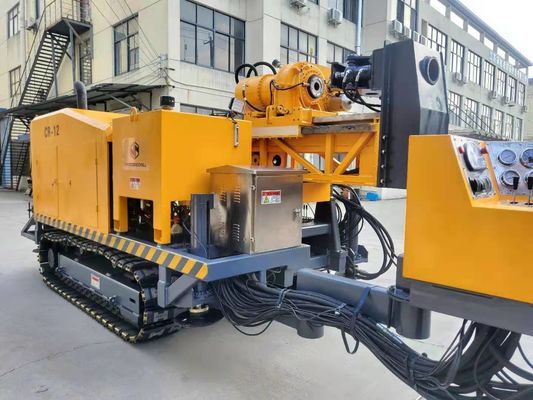

CR20 0° - 90° 242kw 8.9L NQ 2250m Deep Rock Formation Surface Set Full Hydraulic Core Drill Rig
HYDX-6 의 고급 장비 업데이트 .드릴링 머신 .
CR 시리즈 코어 드릴 장비는 지질 탐사에 대한 수년간의 경험과 현재 시장 및 사용자의 대부분의 요구 사항을 기반으로 당사 공장에서 설계 및 제조한 새로운 유형의 완전 유압 코어 드릴링 머신입니다. 이 기계는 평지, 구릉 지형, 고온, 한랭 지역 환경에서 사용됩니다. 메인 머신은 자주식 섀시 크롤러, 엔진 동력, 머드 펌프, 윈치 및 기타 통합 구조를 채택하고 있으며, 플랫폼 트럭 구조를 맞춤화할 수도 있습니다. 주로 금속 및 비금속 고체 광물 조사 및 탐사에 사용되며, 또한 엔지니어링 지질 탐사, 수문 지질 조사, 유전 및 가스전의 정찰 및 탐사, 우물 드릴링 등에 사용할 수 있습니다. 이 장비는 합리적인 레이아웃, 컴팩트한 구조, 뛰어난 성능, 간단한 작동 및 편리한 유지 관리를 갖추고 있습니다. 이상적인 코어 드릴링 장비입니다.
|
디젤 엔진 |
모델 | Cummins QSLB8.9 (EU Stage IIIA) | ||||||
| 배기량 | 8.9L | |||||||
| 출력 | 242kW (325HP) | |||||||
| 정격 RPM | 2100rpm | |||||||
|
드릴링 용량 |
BQ | 2850 m | ||||||
| NQ | 2250 m | |||||||
| HQ | 1850 m | |||||||
| PQ | 1350 m | |||||||
|
드릴 헤드 |
회전 모터 |
2단 유압 모터 제조사: 독일 Rexroth |
||||||
| RPM |
3교대 무단 변속: 0-1250 RPM |
|||||||
| 비율 |
1단 8.2:1 2단 4.2:1 3단 1:1 |
|||||||
| 헤드 오프너 |
유압 구동 방식의 측면 슬라이딩 방식 |
|||||||
|
유압 척(PQ) |
294000N 유압식 개방, 디스크 스프링 클램핑, 일반적으로 C 닫힘 유형 294000 N의 축 방향 유지 용량 |
|||||||
| 최대 토크 | 7550 N·m | |||||||
| 홀드 직경 | 121 mm | |||||||
| 스핀들의 최대 인양 용량 | 320 kN | |||||||
|
최대 공급 동력
|
140 kN | |||||||
|
1차 펌프
|
유압 펌프: 로터, 윈치 머드 펌프 및 레벨링 잭 구동용 축 피스톤 가변 변위 삼중 펌프. 부하 감지 시스템 포함. |
제조사: 덴마크 Danfoss 1차 펌프: 35 MPa에서 380LPM 2차 펌프: 31.5MPa에서 260LPM 3차 펌프: 31.5MPa에서 130 LPM |
||||||
|
유압 탱크 |
용량 | 500 L (111 US 갤런) | ||||||
|
메인 호이스트 용량 |
인양 속도(단선) | 0-80 m/min(베어 드럼) | ||||||
| 인양력(단선) | 160 kN | |||||||
| 강선 직경 | 26-28 mm | |||||||
| 강선 길이 | 55 m | |||||||
|
와이어라인 호이스트 용량 |
인양력(단선) | 15 kN(3372 lbf) (베어 드럼) | ||||||
| 강선 직경 | 6 mm(0.24 인치) | |||||||
| 강선 길이 | 3200 m | |||||||
|
마스트 |
마스트 높이 | 9.5 m | ||||||
| 마스트 조정 각도 | 0°—90° | |||||||
| 드릴링 각도 |
수평에서 45º에서 수직 아래로 90º
|
|||||||
| 공급 스트로크 | 3700 mm | |||||||
| 미끄럼 스트로크 | 1000 mm | |||||||
| 공급 풀 | 32톤 | |||||||
| 공급 추력 | 14톤 | |||||||
| 로드 풀 | 3m 또는 6m(9.84피트 또는 19.68피트) | |||||||
|
머드 펌프 |
유형 | 왕복 펌프 삼중 플런저 | ||||||
| 모델 | BW500 | |||||||
| 스트로크 | 110mm(4.3 인치) | |||||||
| 출력량 | 500 L/min | |||||||
| 배출 압력 | 8.0 Mpa | |||||||
| 풋 클램프 | 클램핑 범위 |
55.5-118 mm 관통 구멍 Ф165mm |
||||||
|
기타 |
무게 | 13.50톤 | ||||||
| 운송 치수 | 6250×2240×2480mm | |||||||
| 운송 방식 | 강철 크롤러 | |||||||
|
주요 수입 부품 세부 정보
|
||||||||
| 1 |
회전 모터 |
독일 Rexroth GmbH |
1 | A6VM160 | ||||
| 2 |
유압 펌프 |
Danfoss Co. Ltd |
3 | |||||
| 3 |
메인 제어 밸브 |
Danfoss Co. Ltd |
2 | PVG100,PVG32-2 | ||||
| 4 |
메인 윈치 모터 감속기 |
독일 Rexroth GmbH |
1 | |||||
| 5 |
보조 윈치 모터 |
미국 Eaton Corporation |
1 | |||||
| 6 |
크롤러 트랙 구동 모터 |
한국 지진 유압 Co., Ltd |
2 | |||||
| 7 |
탄성 커플링 |
독일 회사 KTR |
1 | |||||
| 8 |
디젤 엔진 |
동풍 커민스 파워 C |
1 | |||||
| 9 |
머드 펌프 |
강소 코끼리 기계 Co., Ltd |
1 | BW320 | ||||
| 10 |
유압 클램프 |
자체 생산 |
1 | |||||
| 11 |
유정 헤드 홀더 |
자체 생산 |
1 | |||||
| 12 |
운영 플랫폼 |
자체 생산 |
1 | |||||
| 13 |
크롤러 섀시 |
자체 생산 |
1 | |||||
| 14 |
마스트(텔레스코픽) |
자체 생산 |
1 | |||||
| 15 |
드릴 헤드 |
자체 생산 |
1 | |||||
| 16 |
상부 및 하부 중앙 집중 장치 |
자체 생산 |
2 | BQ,NQ,HQ | ||||
| 17 |
드릴 헤드 턱 |
2 | BQ,NQ,HQ | |||||
| 18 |
유정 헤드 홀더 턱 |
2 | BQ,NQ,HQ | |||||
| 19 |
보호 장치 |
자체 생산 |
||||||
| 20 |
보조 지지대 |
1 | ||||||
| 21 |
기계 부속품 |
자체 생산 |
1 |
밀봉 링, 슬리퍼 머드 펌프 부품, 도구 등 |
||||
