제품 상세 정보:
|
| 하이 라이트: | 유압 교련 의장,코어 드릴 유전 |
||
|---|---|---|---|

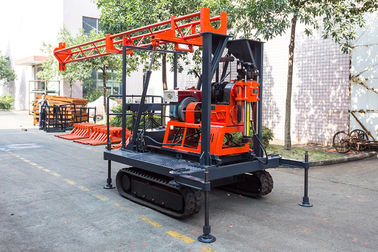

크롤러 거치되는 가벼운 휴대용 중핵 교련 의장 드릴링 기계 설계
소개
드릴링 리그를 설계하는 XYL-200 크롤러는 발육되는 가벼운 휴대용 다기능 geotechnical 기술설계 드릴링 기계, 유압 탑 직립 또는 접히는 것은 움직이는 크롤러의 특징을 가진 근원 모형 GY-200-1A를 기준으로 하여입니다. 그것은 geotechnical 수사 그리고 또한 작은 직경 miro 더미 훈련을 위해 건물, 철도, 교량, 수력 전기의 산업과 시민 건축의 분야에 있는 주로 사용됩니다. 기계는 지역에 있는 고밀도 드릴 구멍에 매우 유익합니다.
주요 특징:
기본 자료:
| 1의 훈련 기능 | |||||||
| 교련 Dia (mm) | 300 | 76 | 46 | ||||
| 드릴링 깊이 (M) | 60 | 225 | 290 | ||||
| 막대 Dia (mm) | 50 | 42 | |||||
| 맞꼭지각 범위 | 0°~360° | ||||||
| 구멍에서 거리 멀리 | 270mm | ||||||
| 2의 바퀴 | |||||||
| 스핀들 속도 (r/min) | 앞으로 | 900 475 388 205 157 68 | |||||
| 반전 | 256 85 | ||||||
| 최대 토크 | 2000N·m | ||||||
| 스핀들 치기 | 400mm | ||||||
| 최대 실린더 양력 | 29KN | ||||||
| 최대 실린더 원동력 | 39KN | ||||||
| 3의 호이스트 | |||||||
| BobbinDiameter | φ135mm | ||||||
| 밧줄 직경 | φ12.5mm | ||||||
| 밧줄 수용량 | 30m | ||||||
| 드는 수용량 (단 하나 관) | 30KN | ||||||
| linespeed 감개틀 (두번째 층) (m/s) | 0.27 0.64 0.83 1.58 1.64 | ||||||
| 4의 기름 펌프 | |||||||
| 유형 | CBF-F420-ALPL 바퀴 기름 펌프 | ||||||
| 진지변환 | 20mL/r | ||||||
| 정상적인 정격 속도 | 2500r/min | ||||||
| 정상적인 압력 | 20MPa | ||||||
| 최대 압력 | 25MPa | ||||||
| 5의 힘 | 유형 | 정격 출력 | 정격 속도 | 무게 | |||
| (1) 모터 | Y160L-4 | 15KW | 1460r/min | 144kg | |||
| (2) 디젤 엔진 | ZS1110 | 14.7KW | 2200r/min | 180kg | |||
| 6.Drilling 탑 | |||||||
| 수직 고도 | 7.2m | ||||||
| 고도 게양 | 6.8m | ||||||
| 무게 | 320kg | ||||||
| 7의 포좌 | |||||||
| 유형 | LDZ3-1300 | ||||||
| 속도 | 1.5km/h | ||||||
| 허용한 기온변화도 | 20° | ||||||
| 허가한 탑재량 | 3.2t | ||||||
| 체계 압력 | 16MPa | ||||||
| 8의 차원 | 3800×2170×3050mm | ||||||
| 9의 무게 | 2.2t | ||||||
