제품 상세 정보:
|
| 타입: | 수직 굴착 장치 랙 기어 타입 | 엔진: | 디젤 엔진 |
|---|---|---|---|
| 드릴링 수용량: | φ102(4 ) / φ127(5 ) / φ140(5 1/2") | 샤시형: | 크롤러 또는 트럭은 증가했습니다 |
| 전력 헤드 타격: | 13M | 돛대: | 3.2m |
| 하이 라이트: | 3700m 탑 드라이브 드릴링 장비,3700m 탑 드라이브 오일 장비,iso9001 탑 드라이브 드릴링 장비 |
||

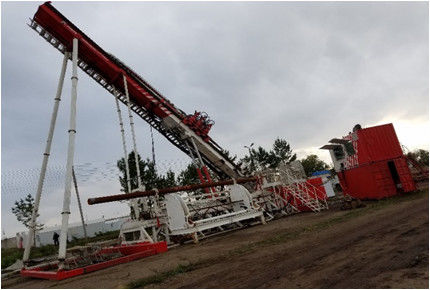

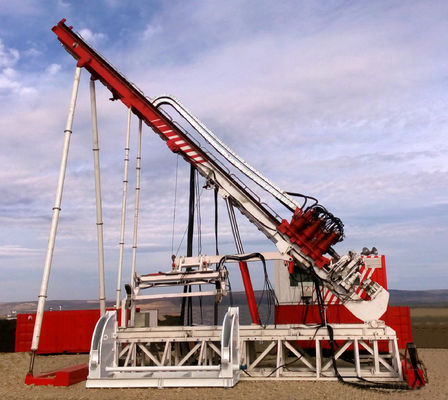

3700m 석유와 가스를 위한 유압 정상 드라이브 수직 드릴링 리그 장치 선반 유형
설명:
TYC 시리즈 수직 드릴링 리그는 드릴링 리그의 특성에 따라 석유 및 석탄층 메탄의 건설 및 제조 공정에서 트렌치리스 드릴링 리그의 생산 및 제조에 대한 다년간의 경험을 바탕으로 당사에서 새로 개발한 새로운 유형입니다. 국내외 석유 및 가스전 건설.
특징:
장비 설계는 합리적이고 완벽하며 우수한 성능(장비의 전체 세트: 주 엔진, 제어실, 발전소 등)입니다.
그것은 주로 유정, 석탄층 메탄, 셰일 가스 및 직선 경사 유정의 천연 가스 시추에 사용됩니다.그것은 조밀한 구조, 편리한 운송, 높은 수준의 자동화 및 낮은 건설 비용의 장점을 가지고 있습니다. 또한 트렌치리스 지하 파이프 라인 부설 엔지니어링에도 사용할 수 있습니다.
기계 기능:
1. 교련은 트럭 유형, 플랫폼 및 크롤러 유형일 수 있는 가득 차있는 유압 드라이브를 채택합니다;
2, 피니언 및 랙 푸시 및 풀 공급 시스템, 안정적이고 안정적인 움직임;
3. 돛대는 12° -90° 범위에서 드릴링 각도를 조정할 수 있으며 전면 및 후면 이동 장치는 새롭고 독특합니다.
4, 운전자에게 좋은 시야와 넓고 편안한 작업 환경을 제공하기 위해 차갑고 따뜻한 에어컨이 장착된 컨테이너 운전실;
5, 무작위 보조 크레인, 로드 및 언로드 드릴 파이프 자동 조작기로 구성할 수 있습니다.
6. 드릴은 고급 전기 유압 제어 기술을 채택하고 폐쇄 및 개방 부하 감지의 결합 제어 기술은 드릴의 전력 소비 및 시스템 가열을 최소화하고 전체 기계의 효율을 높입니다.
사양:
| 모델 | TYC-150 | TYC-245 | TYC-320 | |
| 드릴링 용량 | φ102(4") | 2500m | 3200m | 3700m |
| φ127(5") | 2000m | 2500m | 2900m | |
| φ140(5 1/2") | 1500m | 2000m | 2400m | |
| 엔진 | 힘 | 338KW | 440KW(2세트) | 552KW(2세트) |
| 속도 | 1900 r/min | 2100 r/min | 2100 r/min | |
| 유형 | 디젤 엔진 | 디젤 엔진 | 디젤 엔진 | |
| 회전 | 토크/RPM | 48000Nm 52r/분 |
60000Nm 50r/분 |
80000Nm 45r/분 |
| 24000Nm 104 r/min |
30000Nm 100r/min |
40000Nm 90r/min |
||
| 당기고 추력 능력 | 추력/속도 | 1500KN 11m/분 |
2450KN 9.6m/분 |
3200KN 10.5m/분 |
| 추력/속도 | 100KN 23m/분 |
1600KN 21m/분 |
2000KN 22m/분 |
|
| 추력/속도 | 500KN 35m/분 |
750KN 33m/분 |
900KN 35m/분 |
|
| 추력 속도는 리그의 마스트 파워 헤드의 무게와 드릴 파이프의 좌굴력과 관련이 있습니다. | ||||
| 섀시 유형 | 크롤러 장착 섀시 | 2km/h | 2.2km/h | 1.8km/h |
| 트럭 장착 섀시 | 80km/h | 80km/h | 80km/h | |
| 클램핑 시스템 | 메이크업 토크 | 60KNm | 60KNm | 120KNm |
| 걸쇠 토크 | 12KNm | 12KNm | 300KNm | |
| 부동 거리 | 500mm | 500mm | 500mm | |
| 직경을 통해 | Φ255 | Φ300 | Φ360 | |
| 파워 헤드 | 뇌졸중 | 13m | 13m | 13m |
| 전송 유형 | 기어 랙 | 기어 랙 | 기어 랙 | |
| 물 회전 직경 | Φ75 | Φ89 | Φ102 | |
| 돛대 | 슬라이딩 거리 | 320만 | 320만 | 320만 |
| 각도 조정 | 10-90° | 10-90° | 10-90° | |
| 와이어라인 윈치(옵션) | 당기는 힘 | 1.5톤 | 1.5톤 | 1.5톤 |
| 속도 | 200m/분 | 240m/분 | 280m/분 | |
| 로프 용량 | 2000M | 2500M | 3000M | |
| 드릴링 크레인 (선택 과목) |
리프팅 웨이트 | 6.3Tm | 6.3Tm | 6.3Tm |
| 작동 반경 | ||||
| 수술실 | 무게 | 5500kg | ||
| 치수 | 6058mm×2600mm×2600mm | |||
| 메인 머신 | 무게 | 35톤 | 40톤 | 43톤 |
| 치수 | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
|
