제품 상세 정보:
|
| 타입: | 가득 차있는 유압 지상 핵심 드릴링 리그 | 모델: | CR20 |
|---|---|---|---|
| 엔진: | 쿠민스 QSLB8.9 (EU 단계 IIIA) | 드릴링 수용량: | BQ 2850M NQ 12250M HQ 1850M PQ 1350M |
| 수송 차원: | 6250×2240×2480mm | 중량: | 13500 킬로그램 |

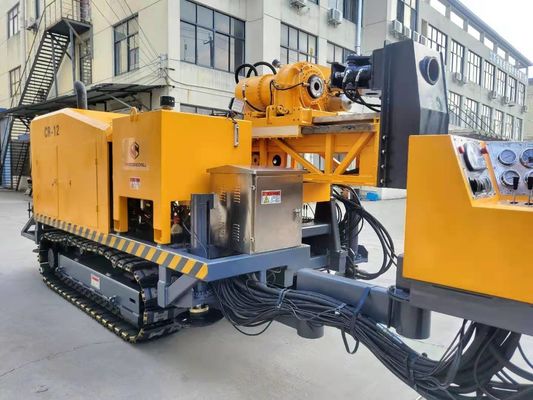

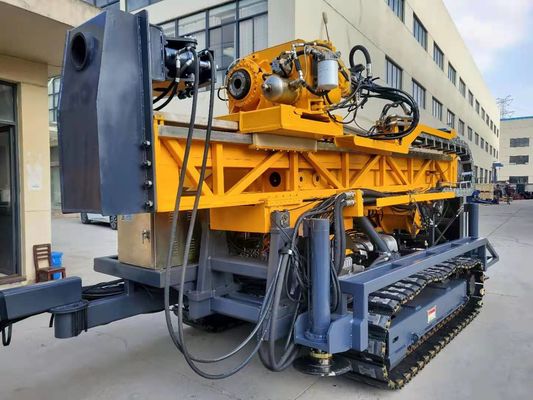

CR20 0' - 90' 242 kw 8.9L NQ 2250m 깊이인 바위층 표면 세트 완전 유압식 핵심 굴착 장비
HYDX-6의 첨단 설비를 업데이트하세요 .드릴 기계 .
CR 일련 코어드릴 장비는 수년간의 지질 탐사와 현재 시장과 사용자들의 대부분의 요구조건의 경험을 기반으로 한 우리의 공장에 의해 설계되고 제조된 완전 유압식 코어 드릴링 기계의 신형입니다 . 이 기계는 평범한, 구릉성인 터레인을 위해 사용되고 고온, 추운 지역의 환경밑에서 일합니다. 메인 머신은 자행식 차체 크롤러, 엔진 전력, 감탕뽐프, 윈치와 다른 일체형 구조체를 채택하고 또한 주문 제작된 긴당폴리 구조일 수 있습니다, 그것이 주로 금속을 위해 사용되고 또한 비금속 단단한 광물 조사와 탐사는 또한 건설 지질학 탐사, 수문지질학 조사, 조사와 석유와 가스 산지의 탐사, 물 착정기 등에서 사용될 수 있습니다 . 장비는 합리적 설계, 소형 구조, 뛰어난 성능, 단순 작동과 편리한 유지관리를 가지고 있습니다. 그것은 이상적 핵심 드릴링 장비입니다.
|
디젤 엔진 |
모델 | 쿠민스 QSLB8.9 (EU 단계 IIIA) | ||||||
| 치환 | 8.9L | |||||||
| 힘 | 242kW (325HP) | |||||||
| 정격회전속도 | 2100rpm | |||||||
|
굴진능력 |
BQ | 2850 Ｍ | ||||||
| NQ | 2250 Ｍ | |||||||
| HQ | 1850 Ｍ | |||||||
| PQ | 1350 Ｍ | |||||||
|
드릴 헤드 |
회전 모터 |
투-스피드 수력 원동기 생산자 : 독일의 렉스로스 |
||||||
| RPM |
3번 이동 무계단변속 : 0-1250 RPM |
|||||||
| 비율 |
1번째 8.2:1 2 내셔널 트러스트 4.2:1 3nd 1:1 |
|||||||
| 머리 오프너 |
유압 구동과 옆을 향한 활주대 |
|||||||
|
수력 척(pq) |
294000N 수력으로 공개된, 원판스프링 클램핑, 정상적으로 Ｃ 클로즈 타잎 294000 엔의 굴대 홀딩 캐패시티 |
|||||||
| 맥스. 토크 | 7550 N·m | |||||||
| 유지 지름 | 121 밀리미터 | |||||||
| 맥스. 축의 리프팅 능력 | 320 나트 | |||||||
|
맥스. 전력 공급
|
140 나트 | |||||||
|
초기의 펌프
|
유압펌프 : 회전자, 윈치 감탕뽐프 & 레벨링 잭스의 구동을 위한 축 방향 피스톤 가변 변위 3실린더 펌프. 로드 센싱 시스템으로. |
생산자 : 덴마크의 단포스 1번째 펌프 : 35 MPa에 있는 380LPM 2번째 펌프 : 31.5MPa에 있는 260LPM 3번째 펌프 : 31.5MPa에 있는 130 라인 퍼 미니트 |
||||||
|
수압탱크 |
능력 | 500 Ｌ (111 US 갤론) | ||||||
|
메인 호이스트의 능력 |
권양 속도 (단일 와이어) | 0-80 Ｍ / 분 (벌거벗은 드럼) | ||||||
| 호이스팅 힘 (단일 와이어) | 160 나트 | |||||||
| 강선 지름 | 26-28 밀리미터 | |||||||
| 강선 길이 | 55 Ｍ | |||||||
|
와이어라인 승강기의 능력 |
호이스팅 힘 (단일 와이어) | 15 나트 (3372 라이브프)은 (드럼을 노출시킵니다) | ||||||
| 강선 지름 | 6 밀리미터 (0.24 인치) | |||||||
| 강선 길이 | 3200 Ｍ | |||||||
|
Mast |
Mast 높이 | 9.5 Ｍ | ||||||
| Mast 조절 각 | 0' ―90' | |||||||
| 천공 경사각 |
아래 90overtical에 대한 수평식에서 떨어져 있는 45o
|
|||||||
| 피딩하는 타격 | 3700 밀리미터 | |||||||
| 하락 타격 | 1000 밀리미터 | |||||||
| 공급 당기기 | 32 톤 | |||||||
| 공급 공세 | 14 톤 | |||||||
| 로드 당기기 | 3m 또는 6m (9.84feet 또는 19.68 피트) | |||||||
|
감탕뽐프 |
타입 | 왕복 펌프 트리플렉스 잠수부 | ||||||
| 모델 | BW500 | |||||||
| 타격 | 110 밀리미터 (4.3 인치) | |||||||
| 출력 음량 | 500 L/min | |||||||
| 방출 압력 | 8.0 Mpa | |||||||
| 피트 클램프 | 클램핑 범위 |
55.5-118 밀리미터 홀 Ф165mm을 통하여 |
||||||
|
다른 사람 |
중량 | 13.50 톤 | ||||||
| 수송 차원 | 6250×2240×2480mm | |||||||
| 교통 방식 | 강철 크롤러 | |||||||
|
주요 수입 구성 요소에 대한 세부 사항
|
||||||||
| 1 |
회전 모터 |
독일 렉스로스 사 |
1 | A6VM160 | ||||
| 2 |
유압펌프 |
단포스 코. 주식회사 |
3 | |||||
| 3 |
메인 콘트롤 밸브 |
단포스 코. 주식회사 |
2 | PVG100,PVG32-2 | ||||
| 4 |
주요 윈치 모터 환원제 |
독일 렉스로스 사 |
1 | |||||
| 5 |
이차적 윈치 모터 |
미국 이튼 사 |
1 | |||||
| 6 |
크롤러 트랙 구동 모터 |
한국 지진 수력 주식회사 |
2 | |||||
| 7 |
일래스틱 커플링 |
독일 회사 KTR |
1 | |||||
| 8 |
디젤 엔진 |
동풍 쿠민스 전원 Ｃ |
1 | |||||
| 9 |
감탕뽐프 |
치안스 코끼리 기계류 주식회사 |
1 | BW320 | ||||
| 10 |
유압 클램프 |
본인은 생산합니다 |
1 | |||||
| 11 |
수원 거치대 |
본인은 생산합니다 |
1 | |||||
| 12 |
운영 플랫폼 |
본인은 생산합니다 |
1 | |||||
| 13 |
크롤러 샤시 |
본인은 생산합니다 |
1 | |||||
| 14 |
(육안으로 보이지 않은) Mast |
본인은 생산합니다 |
1 | |||||
| 15 |
드릴 헤드 |
본인은 생산합니다 |
1 | |||||
| 16 |
상부 및 하부 집중기 |
본인은 생산합니다 |
2 | BQ, NQ, HQ | ||||
| 17 |
드릴 헤드의 턱 |
2 | BQ, NQ, HQ | |||||
| 18 |
수원 거치대의 턱 |
2 | BQ, NQ, HQ | |||||
| 19 |
보호 소자 |
본인은 생산합니다 |
||||||
| 20 |
보조 지지체 |
1 | ||||||
| 21 |
기계의 부속물 |
본인은 생산합니다 |
1 |
밀봉 링, 슬리퍼 감탕뽐프 부분, 수단, 기타 등등 |
||||
